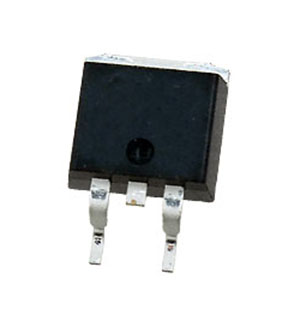

КФ1158ЕН5В

Серия интегральных стабилизаторов фиксированного положительного напряжения КР1158ЕНхх, КФ1158ЕНхх с малым падением напряжения вход - выход охватывает диапазон выходных напряжений от 3 до 15 В. Две последние цифры в обозначении микросхемы указывают на значение выходного напряжения. Конечная буква в обозначении микросхемы определяет значение тока ограничения и тип выходной характеристики.
Все стабилизаторы предназначены для широкой области применения и идеально подходят для нужд автомобильной электроники, так как имеют встроенную защиту от выбросов входного напряжения при сбросе нагрузки генератора до 60 В, защиту при подключении входного напряжения в обратной полярности и от перегрева ИС. Для ограничения рассеиваемой мощности введена блокировка выходного напряжения при входном напряжении более 30В. Стабилизаторы не выходят из строя при кратковременном подключении выводов в зеркальной последовательности.
При превышении режима по одному из параметров (Ui>30 В; Io >500 мА для группы В, Г или Io >150 мА для группы А, Б; Tj>+150оС) происходит срабатывание схем внутренней защиты микросхемы - стабилизатор выключается. Микросхемы выпускаются с выходной характеристикой при срабатывании защиты от короткого замыкания по выходу как с ограничением мощности, так и без ограничения. Ближайшими функциональными аналогами являются микросхемы L48хх, L4945, LM2930, LM2931.
- Ток нагрузки до 500 мА
- Нестабильность напряжения на выходе не более 2%
- Защита при превышении входного напряжения (+30В)
- Защита от выбросов входного напряжения (+60В)
- Защита от короткого замыкания
- Тепловая защита
