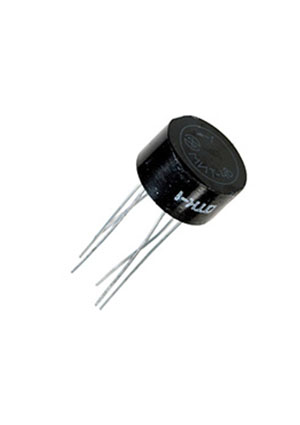

МИТ 4В, (90-93г.)

Благодаря небольшим размерам и высокой нагрузочной способности импульсных источников питания, их промышленное применение увеличивается с каждым годом. А для разработки портативных устройств используются малогабаритные импульсные трансформаторы. Их используют для выполнения различных функций: передачи, формирования, преобразования или запоминания импульсных сигналов.
Трансформаторы выполнены кольцевых сердечниках.
Длительность импульсов: 0,4…4 мкс
Ток намагничивания: 15…210 мА
Коэффициент трансформации: 0,24…2
Индуктивность рассеяния: 1,1…8 мкГн
Максимально допустимое рабочее напряжение: 300 В
Максимально допустимый ток в обмотках (импульсный): 2 А
Сопротивление изоляции между обмотками: не менее 5000 МОм
Электрическая прочность изоляции: 100, 600 и 750 В
Принципиальная электрическая схема: МИТ-4В – двухобмоточная, МИТ-4ВМ – однообмоточная, МИТ-12В – четырехобмоточная
Габаритные размеры: диаметр 22 мм, высота 13 мм
Маркировка «В» - высота корпуса с выводами 55 мм
Маркировка «М» - высота корпуса с выводами 22 мм
