КР140УД1408А, (2013-2019)

Микросхемы КР140УД1408А представляют собой прецезионный операционный усилитель с малыми входными токами и малой потребляемой мощностью.
Содержит 49 интегральных элементов.

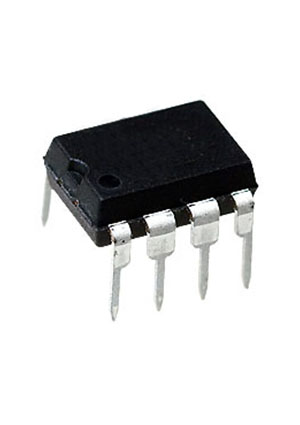

Корпус типа 2101.8-1.
Масса не более 1,1 г.
Изготовитель гарантирует соответствие микросхем КР140УД1408А требованиям бК0.348.095-08ТУ/02 при соблюдении потребителем режимов и условий эксплуатации, правил хранения и транспортирования, установленных ТУ. Гарантийный срок хранения 12 лет со дня изготовления. Гарантийная наработка: - 60000ч – в режимах и условиях, допускаемых ТУ- 70000ч – в облегченном режиме. Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Электрические параметры:
1 Напряжение питания (5...16,5) В
2 Максимальное выходное напряжение
при Uп= 15 В не менее 13 В
при Uп= 5 В не менее 3 В
3 Напряжение смещения нуля не более 2 мВ
4 Входной ток при Uп= 15 В не более 2 нА
5 Разность входных токов при Uп= 15 В не более 0,2 нА
6 Ток потребления при Uп= 15 В не более 0,6 мА
7 Коэффициент усиления напряжения при Uп= 15 В не менее 50000
8 Максимальная скорость нарастания выходного напряжения при Uп= 15 В не менее 0,05 В/мкс
9 Коэффициент ослабления синфазных входных напряжений не менее 85 дБ
10 Средний температурный дрейф напряжения смещения при Uп= 16,5 В 15 мкВ/ ° C

Предельно допустимые режимы эксплуатации:
1 Напряжение питания (4,5...16,5) В
2 Входное синфазное напряжение не более 7,5 В
3 Емкость нагрузки не более 100 пФ
4 Температура окружающей среды -10...70 ° C
