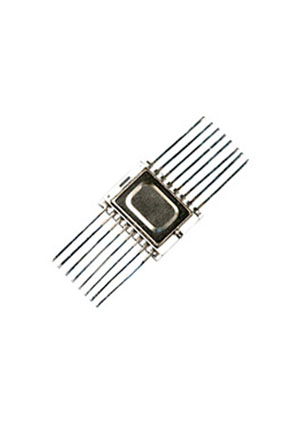

К1156ЕУ3АТ, никель

Микросхемы 1156ЕУ2,3 являются ШИМ-контроллерами и предназначены, в первую очередь, для использования в качестве схем управления импульсными источниками вторичного электропитания, работающими на частотах до 1МГц. ИС обеспечивают минимальное время прохождения сигнала через компараторы и внутреннюю логику при максимальной ширине полосы пропускания и скорости нарастания выходного напряжения усилителя сигнала рассогласования. Контроллеры совместимы с системами с прямой связью по входному напряжению и разработаны для работы в режимах широтно-импульсной модуляции по напряжению или току. Набор функций и высокое быстродействие ИМС позволяют использовать их во многих устройствах преобразовательной техники.

ОСОБЕННОСТИ: - Управление мощными МОП-транзисторами (двухтактное -1156ЕУ2, однотактное -1156ЕУ3).
- Работа в устройствах с обратной связью по напряжению и току.
- Функционирование на частотах до 1МГц.
- Задержка прохождения сигнала через схему 50нс.
- Полумостовые выходы на ток до 1.5А.
- Широкополосный усилитель ошибки.
- Наличие ШИМ-защелки.
- Ограничение тока в каждом периоде.
- Плавный запуск. Ограничение величины максимальной длительности выходного импульса.
- Защита от пониженного напряжения питания с гистерезисом.
- Синхронизация от внешнего сигнала.
- Выключение схемы по внешнему сигналу.
- Низкий ток потребления в состоянии "Выключено" (1.1мА).
- Точный источник опорного напряжения (5.1В ± 1%).
