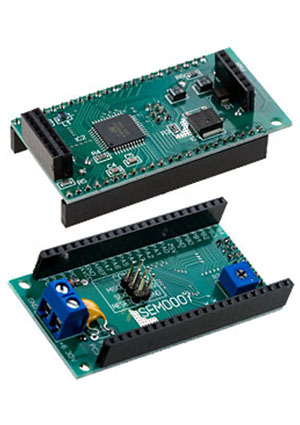

SEM0007M-8535-16, (Evolution module на базе микроконт. ATmega8535-16AU)

Отладочная плата SEM0007M-8535-16 на базе микроконтроллера ATmega8535-16AU может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах.
Основа будущего устройства семейства SEM (Smart Evolution Module) уже реализована в модуле SEM0007M-8535-16, остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу.
Модуль, кроме самого микроконтроллера, имеет встроенный стабилизатор напряжения, схему питания встроенного АЦП, светодиод индикации питания, гнездо для подключения LCD-дисплея, контакты (CON1) для ISP-программирования и две штыревые розетки (EXT) для внешних устройств.
Диод Шоттки по питанию защищает модуль от переполюсовки. Самовосстанавливающийся предохранитель на максимальный ток 0.5А защищает систему от превышения нагрузочного тока.
При необходимости к модулю SEM0007M-8535-16 может быть подключен внешний кварцевый резонатор на любую из допустимых частот, два конденсатора 18pF уже установлены в модуле.
