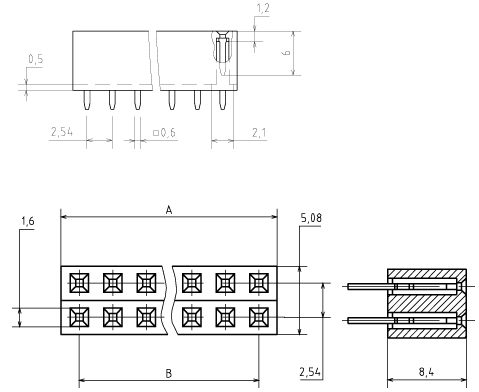

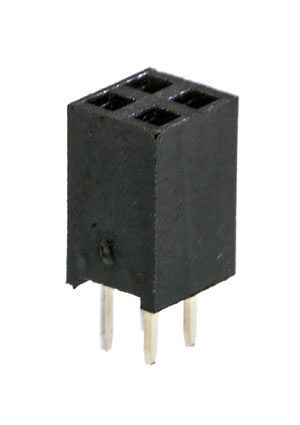

PBD-4, гнездо на плату шаг 2.54мм 2x2 прям. (L-KLS1-208-2-04-S)

Разъемы PBD представляют из себя двухрядные гнезда со штыревыми выводами, которые устанавливаются на плату с шагом: 2.54, 2, 1.27 мм. Штыревые разъемы могут монтироваться относительно платы: вертикально (PBD) и под прямым углом (PBD-R). Разъемы PBD, PBD-R применяются для межплатных соединений типа плата-плата совместно со штыревыми соединителями соответствующего шага. Сечение контакта штыревого соединителя имеет форму квадрата. Изолятор выполнен из полистирола, усиленного стекловолокном UL–94V–O.
Разъемы штыревые и межплатные могут иметь следующее количество контактов:
– с шагом 2,54 мм, PBD (R) от 2 до 80 контактов
– с шагом 2,00 мм, PBD2 (R) от 4до 80 контактов)
– с шагом 1,27 мм, PBD1.27 (S)от 4 до 80
