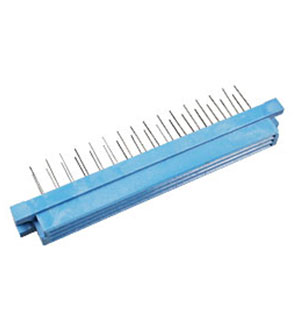

СНП59-32/95-11Р-20-2В, розетка КАСКАД, купить

Описание

Прямоугольные разъемы СНП59 ручного соединения для внутреннего печатного монтажа, соединяют цепи с нагрузкой по току на один контакт до 3А и 250В. Разъемы имеют от 8 до 135 одно-, двух- или трёхрядных контактов в зависимости от типоразмера, которые помещены в полимерный или карболитовый корпус и металлический кожух. В разъемах СНП вилка имеет исполнение выводов под проводники прямое или угловое.
Условное обозначение
Тип разъема: СНП
Номер разработки: 59
Количество контактов: 32, 48, 64, 96
Размер корпуса (длина*ширина): 94*11 мм, 95*11 мм
Вид соединителя: В - вилка (штырь), Р - розетка (гнездо)
Конструктивное исполнение хвостовиков контактов:
20 - хвостовики розеток для прямого монтажа в отверстия печатной платы
21 - хвостовики вилок для объемного монтажа в отверстия печатной платы
23 - хвостовики вилок для углового монтажа в отверстия печатной платы
Покрытие контактов: 1 – золото, 2 - серебро
Тип хвостовика: 0 - для печатного монтажа, 1 - для объемного монтажа под три накрутки, без цифры - для объемного монтажа под две накрутки
В: всеклиматическое исполнение

Технические
характеристики

Технические характеристики

Серия	СНП
Производитель	КАСКАД
Функциональное назначение	розетка
Способ монтажа	пайка на кабель
Форма контактов	прямые
Количество контактов	32
Материал корпуса	полистирол
Материал изолятора	полистирол
Сопротивление изолятора не менее,МОм	5000
Покрытие контактов	серебро
Сопротивление контактов не более,Ом	0.015
Максимальный ток, не более,А	1
Рабочее напряжение ,В	250
Рабочая температура,оС	-60...100
Вес:	11 гр.

Документация

СНП59-32/95-11Р-20-2В, розетка (печатный каталог ПЛАТАН)

СНП59-32/95-11Р-20-2В (datasheet)

Сайт производителя: КАСКАД
