Универсальные корпуса Alubos из алюминиевого профиля с уровнем защиты IP 65. Возможность варьирования по длине и выбора различных вариантов профилей - закрытых (ABP), разделенных по горизонтали (ABPH) и открытых с одной стороны (ABPU) - позволяет изготовить подходящий корпус для любого применения. Углубленные плоскости стенок профилей удобны для монтажа пленочных клавиатур. Благодаря контактным поверхностям в местах соединения крышек с профилями обеспечивается хорошая защита от электромагнитных воздействий. Для более высокой степени защиты применяются специальные ЭМС-уплотнители.
Корпуса серии Alubos (буклет)
Примечание:
Значение параметра «C» соответствует длине профиля. Специальные длины по запросу.
Модель | Артикул | A | B | C | IP |
BP 600-0100 | 84060100 | 57 | 32 | 100 | 65 |
ABP 600-0150 | 84060150 | 57 | 32 | 150 | 65 |
ABP 600-0200 | 84060200 | 57 | 32 | 200 | 65 |
ABP 600-1000 | 84060000 | 57 | 32 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABP 800-0100 | 84080100 | 82 | 32 | 100 | 65 |
ABP 800-0150 | 84080150 | 82 | 32 | 150 | 65 |
ABP 800-0200 | 84080200 | 82 | 32 | 200 | 65 |
ABP 800-1000 | 84080000 | 82 | 32 | 1000 | 65 |

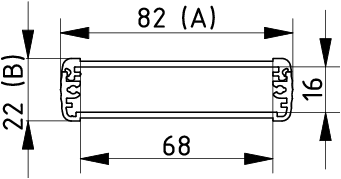

Модель | Артикул | A | B | C | IP |
ABP 820-0100 | 84820100 | 82 | 22 | 100 | 65 |
ABP 820-0150 | 84820150 | 82 | 22 | 150 | 65 |
ABP 820-0200 | 84820200 | 82 | 22 | 200 | 65 |
ABP 820-1000 | 84820000 | 82 | 22 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABP 1000-0100 | 84100100 | 106 | 32 | 100 | 65 |
ABP 1000-0150 | 84100150 | 106 | 32 | 150 | 65 |
ABP 1000-0200 | 84100200 | 106 | 32 | 200 | 65 |
ABP 1000-1000 | 84100000 | 106 | 32 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABP 1040-0100 | 84040100 | 108 | 42 | 100 | 65 |
ABP 1040-0150 | 84040150 | 108 | 42 | 150 | 65 |
ABP 1040-0200 | 84040200 | 108 | 42 | 200 | 65 |
ABP 1040-1000 | 84040000 | 108 | 42 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABP 1300-0100 | 84130100 | 138 | 34 | 100 | 65 |
ABP 1300-0150 | 84130150 | 138 | 34 | 150 | 65 |
ABP 1300-0200 | 84130200 | 138 | 34 | 200 | 65 |
ABP 1300-1000 | 84130000 | 138 | 34 | 1000 | 65 |

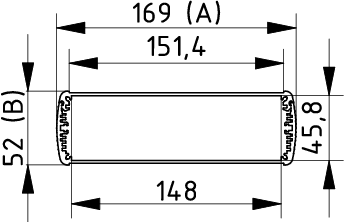

Модель | Артикул | A | B | C | IP |
ABP 1600-0100 | 84160100 | 169 | 52 | 100 | 65 |
ABP 1600-0150 | 84160150 | 169 | 52 | 150 | 65 |
ABP 1600-0200 | 84160200 | 169 | 52 | 200 | 65 |
ABP 1600-1000 | 84160001 | 169 | 52 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABP 1680-0100 | 84680100 | 169 | 82 | 100 | 65 |
ABP 1680-0150 | 84680150 | 169 | 82 | 150 | 65 |
ABP 1680-0200 | 84680200 | 169 | 82 | 200 | 65 |
ABP 1680-1000 | 84680000 | 169 | 82 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABP 2070-0100 | 84207100 | 210 | 74 | 100 | 65 |
ABP 2070-0150 | 84207150 | 210 | 74 | 150 | 65 |
ABP 2070-0200 | 84207200 | 210 | 74 | 200 | 65 |
ABP 2070-1000 | 84207000 | 210 | 74 | 1000 | 65 |

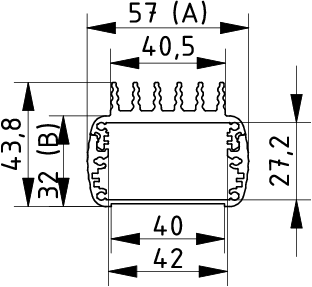

Модель | Артикул | A | B | C | IP |
ABPH 600-0100 | 84066100 | 57 | 32 | 100 | 65 |
ABPH 600-0150 | 84066150 | 57 | 32 | 150 | 65 |
ABPH 600-0200 | 84066200 | 57 | 32 | 200 | 65 |
ABPH 600-1000 | 84066001 | 57 | 32 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 820-0100 | 84826100 | 82 | 22 | 100 | 65 |
ABPH 820-0150 | 84826150 | 82 | 22 | 150 | 65 |
ABPH 820-0200 | 84826200 | 82 | 22 | 200 | 65 |
ABPH 820-1000 | 84826000 | 82 | 22 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1000-0100 | 84106100 | 106 | 32 | 100 | 65 |
ABPH 1000-0150 | 84106150 | 106 | 32 | 150 | 65 |
ABPH 1000-0200 | 84106200 | 106 | 32 | 200 | 65 |
ABPH 1000-1000 | 84106001 | 106 | 32 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1040-0100 | 84046100 | 108 | 42 | 100 | 65 |
ABPH 1040-0150 | 84046150 | 108 | 42 | 150 | 65 |
ABPH 1040-0200 | 84046200 | 108 | 42 | 200 | 65 |
ABPH 1040-1000 | 84046000 | 108 | 42 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1300-0100 | 84136100 | 138 | 34 | 100 | 65 |
ABPH 1300-0150 | 84136150 | 138 | 34 | 150 | 65 |
ABPH 1300-0200 | 84136200 | 138 | 34 | 200 | 65 |
ABPH 1300-1000 | 84136000 | 138 | 34 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1600-0100 | 84166100 | 169 | 52 | 100 | 65 |
ABPH 1600-0150 | 84166150 | 169 | 52 | 150 | 65 |
ABPH 1600-0200 | 84166200 | 169 | 52 | 200 | 65 |
ABPH 1600-1000 | 84166001 | 169 | 52 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1680-0100 | 84686100 | 169 | 82 | 100 | 65 |
ABPH 1680-0150 | 84686150 | 169 | 82 | 150 | 65 |
ABPH 1680-0200 | 84686200 | 169 | 82 | 200 | 65 |
ABPH 1680-1000 | 84686000 | 169 | 82 | 1000 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 600-0100 K | 84506100 | 57 | 32 | 100 | 65 |
ABPH 600-0150 K | 84506150 | 57 | 32 | 150 | 65 |
ABPH 600-0200 K | 84506200 | 57 | 32 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1000-0100 K | 84510100 | 106 | 32 | 100 | 65 |
ABPH 1000-0150 K | 84510150 | 106 | 32 | 150 | 65 |
ABPH 1000-0200 K | 84510200 | 106 | 32 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1600-0100 K | 84516100 | 169 | 52 | 100 | 65 |
ABPH 1600-0150 K | 84516150 | 169 | 52 | 150 | 65 |
ABPH 1600-0200 K | 84516200 | 169 | 52 | 200 | 65 |

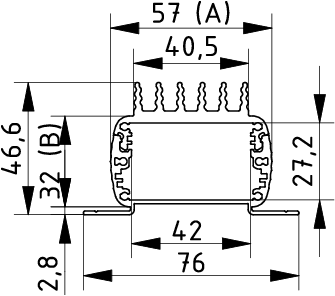

Модель | Артикул | A | B | C | IP |
ABPH 600-0100 WL | 84306100 | 57 | 32 | 100 | 65 |
ABPH 600-0150 WL | 84306150 | 57 | 32 | 150 | 65 |
ABPH 600-0200 WL | 84306200 | 57 | 32 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 800-0100 WL | 84308100 | 82 | 32 | 100 | 65 |
ABPH 800-0150 WL | 84308150 | 82 | 32 | 150 | 65 |
ABPH 800-0200 WL | 84308200 | 82 | 32 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1000-0100 WL | 84310100 | 106 | 32 | 100 | 65 |
ABPH 1000-0150 WL | 84310150 | 106 | 32 | 150 | 65 |
ABPH 1000-0200 WL | 84310200 | 106 | 32 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1040-0100 WL | 84304100 | 108 | 42 | 100 | 65 |
ABPH 1040-0150 WL | 84304150 | 108 | 42 | 150 | 65 |
ABPH 1040-0200 WL | 84304200 | 108 | 42 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1300-0100 WL | 84313100 | 138 | 34 | 100 | 65 |
ABPH 1300-0150 WL | 84313150 | 138 | 34 | 150 | 65 |
ABPH 1300-0200 WL | 84313200 | 138 | 34 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1600-0100 WL | 84316100 | 169 | 52 | 100 | 65 |
ABPH 1600-0150 WL | 84316150 | 169 | 52 | 150 | 65 |
ABPH 1600-0200 WL | 84316200 | 169 | 52 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1680-0100 WL | 84368100 | 169 | 82 | 100 | 65 |
ABPH 1680-0150 WL | 84368150 | 169 | 82 | 150 | 65 |
ABPH 1680-0200 WL | 84368200 | 169 | 82 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 600-0100 KWL | 84406100 | 57 | 32 | 100 | 65 |
ABPH 600-0150 KWL | 84406150 | 57 | 32 | 150 | 65 |
ABPH 600-0200 KWL | 84406200 | 57 | 32 | 150 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1000-0100 KWL | 84410100 | 106 | 32 | 100 | 65 |
ABPH 1000-0150 KWL | 84410150 | 106 | 32 | 150 | 65 |
ABPH 1000-0200 KWL | 84410200 | 106 | 32 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPH 1600-0100 KWL | 84416100 | 169 | 52 | 100 | 65 |
ABPH 1600-0150 KWL | 84416150 | 169 | 52 | 150 | 65 |
ABPH 1600-0200 KWL | 84416200 | 169 | 52 | 200 | 65 |
Модель | Артикул | A | B | C | IP |
ABPU 820-0100 | 84827100 | 82 | 22 | 100 | 40 |
ABPU 820-0150 | 84827150 | 82 | 22 | 150 | 40 |
ABPU 820-0200 | 84827200 | 82 | 22 | 200 | 40 |
ABPU 820-1000 | 84827000 | 82 | 22 | 1000 | 40 |
Модель | Артикул | A | B | C | IP |
ABPU 1040-0100 | 84047100 | 108 | 42 | 100 | 40 |
ABPU 1040-0150 | 84047150 | 108 | 42 | 150 | 40 |
ABPU 1040-0200 | 84047200 | 108 | 42 | 200 | 40 |
ABPU 1040-1000 | 84047000 | 108 | 42 | 1000 | 40 |
Модель | Артикул | A | B | C | IP |
ABPU 1300-0100 | 84137100 | 138 | 34 | 100 | 40 |
ABPU 1300-0150 | 84137150 | 138 | 34 | 150 | 40 |
ABPU 1300-0200 | 84137200 | 138 | 34 | 200 | 40 |
ABPU 1300-1000 | 84137000 | 138 | 34 | 1000 | 40 |
Модель | Артикул | A | B | C | IP |
ABPU 1680-0100 | 84687100 | 169 | 82 | 100 | 40 |
ABPU 1680-0150 | 84687150 | 169 | 82 | 150 | 40 |
ABPU 1680-0200 | 84687200 | 169 | 82 | 200 | 40 |
ABPU 1680-1000 | 84687000 | 169 | 82 | 1000 | 40 |
Модель | Артикул | Примечание |
ABPU 820-0100 FP2 | 84828100 | для ABPU 820-0100, 2 мм |
ABPU 820-0150 FP2 | 84828150 | для ABPU 820-0150, 2 мм |
ABPU 820-0200 FP2 | 84828200 | для ABPU 820-0200, 2 мм |
ABPU 820-1000 FP2 | 84828000 | для ABPU 820-1000, 2 мм |
ABPU 1040-0100 FP2 | 84048100 | для ABPU 1040-0100, 2 мм |
ABPU 1040-0150 FP2 | 84048150 | для ABPU 1040-0150, 2 мм |
ABPU 1040-0200 FP2 | 84048200 | для ABPU 1040-0200, 2 мм |
ABPU 1040-1000 FP2 | 84048000 | для ABPU 1040-1000, 2 мм |
ABPU 1300-0100 FP2 | 84138100 | для ABPU 1300-0100 |
ABPU 1300-0150 FP2 | 84138150 | для ABPU 1300-0150, 2 мм |
ABPU 1300-0200 FP2 | 84138200 | для ABPU 1300-0200, 2 мм |
ABPU 1300-1000 FP2 | 84138000 | для ABPU 1300-1000, 2 мм |
ABPU 1680-0100 FP3 | 84689100 | для ABPU 1680-0100, 3 мм |
ABPU 1680-0150 FP3 | 84689150 | для ABPU 1680-0150, 3 мм |
ABPU 1680-0200 FP3 | 84689200 | для ABPU 1680-0200, 3 мм |
ABPU 1680-1000 FP3 | 84689000 | для ABPU 1680-1000, 3 мм |
Модель | Артикул | Примечание |
ABD 600 | 84061000 | для AB 600 |
ABD 800 | 84081000 | для AB 800 |
ABD 820 | 84821000 | для AB 820 |
ABD 1000 | 84101000 | для AB 1000 |
ABD 1040 | 84041000 | для AB 1040 |
ABD 1300 | 84131000 | для AB 1300 |
ABD 1600 | 84161000 | для AB 1600 |
ABD 1680 | 84168100 | для AB 1680 |
ABD 2070 | 84271000 | для AB 2070 |
Модель | Артикул | Примечание |
ABM 600 AL | 84062000 | для AB 600 |
ABM 800 AL | 84082000 | для AB 800 |
ABM 1000 AL | 84102000 | для AB 1000 |
Модель | Артикул | Примечание |
ABM 600 SAL | 84064000 | для AB 600 |
ABM 800 SAL | 84084000 | для AB 800 |
ABM 1000 SAL | 84104000 | для AB 1000 |
ABM 1040 SAL | 84044000 | для AB 1040 |
ABM 1300 SAL | 84134000 | для AB 1300 |
Модель | Артикул | Примечание |
ABM 600 AL BE | 84062100 | для AB 600 |
ABM 800 AL BE | 84082100 | для AB 800 |
ABM 1000 AL BE | 84102100 | для AB 1000 |
Модель | Артикул | Примечание |
ABM 600 SAL-BE | 84064100 | для AB 600 |
ABM 800 SAL-BE | 84084100 | для AB 800 |
ABM 1000 SAL-BE | 84104100 | для AB 1000 |
Модель | Артикул | Примечание |
ABM 600 IR | 84063000 | для AB 600 |
ABM 800 IR | 84083000 | для AB 800 |
ABM 1000 IR | 84103000 | для AB 1000 |
Модель | Артикул | Примечание |
ABM 600 IR BE | 84063100 | для AB 600 |
ABM 800 IR BE | 84083100 | для AB 800 |
ABM 1000 IR BE | 84103100 | для AB 1000 |
Модель (цвет красный) |
Артикул | Модель (цвет синий) |
Артикул | Модель (цвет желтый) |
Артикул | Примечание |
DI 600-3000 | 84200611 | DI 600-5002 | 84200614 | DI 600-1021 | 84200612 | для AB 600 |
DI 800-3000 | 84200811 | DI 800-5002 | 84200814 | DI 800-1021 | 84200812 | для AB 800 |
DI 820-3000 | 84208211 | DI 820-5002 | 84208214 | DI 820-1021 | 84208212 | для AB 820 |
DI 1000-3000 | 84201011 | DI 1000-5002 | 84201014 | DI 1000-1021 | 84201012 | для AB 1000 |
DI 1040-3000 | 84200411 | DI 1040-5002 | 84200414 | DI 1040-1021 | 84200412 | для AB 1040 |
DI 1300-3000 | 84201311 | DI 1300-5002 | 84201314 | DI 1300-1021 | 84201312 | для AB 1300 |
DI 1600-3000 | 84201616 | DI 1600-5002 | 84201614 | DI 1600-1021 | 84201612 | для AB 1600 |
DI 1680-3000 | 84206811 | DI 1680-5002 | 84206814 | DI 1680-1021 | 84206812 | для AB 1680 |
DI 2070-3000 | 84202711 | DI 2070-5002 | 84202714 | DI 2070-1021 | 84202712 | для AB 2070 |
Модель (цвет зеленый) |
Артикул | Модель (UL 94 V0) |
Артикул | Модель (ЭМС) |
Артикул | Примечание |
DI 600-6000 | 84200613 | DI 600-V0 | 84200619 | DI 600-EMV | 84200615 | для AB 600 |
DI 800-6000 | 84200813 | DI 800-V0 | 84200819 | DI 800-EMV | 84200815 | для AB 800 |
DI 820-6000 | 84208213 | DI 820-V0 | 84208219 | DI 820-EMV | 84208215 | для AB 820 |
DI 1000-6000 | 84201013 | DI 1000-V0 | 84201019 | DI 1000-EMV | 84201015 | для AB 1000 |
DI 1040-6000 | 84200413 | DI 1040-V0 | 84200419 | DI 1040-EMV | 84200415 | для AB 1040 |
DI 1300-6000 | 84201313 | DI 1300-V0 | 84201319 | DI 1300-EMV | 84201315 | для AB 1300 |
DI 1600-6000 | 84201613 | DI 1600-V0 | 84201619 | DI 1600-EMV | 84201615 | для AB 1600 |
DI 1680-6000 | 84206813 | DI 1680-V0 | 84206819 | DI 1680-EMV | 84206815 | для AB 1680 |
DI 2070-6000 | 84202713 | DI 2070-V0 | 84202719 | DI 2070-EMV | 84202715 | для AB 2070 |
Модель | Артикул | Примачание |
DI-S 1040-3000 | 84200430 | для ABD 1040 |
