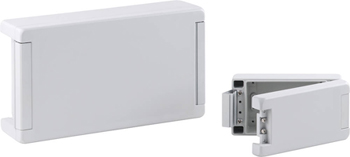

Корпуса серии Bocube Alu

Полиамидные ручные корпуса для использования в суровых условиях, с классом защиты IP 65.
— 2 размера
— Высокая устойчивость, благодаря полиамиду, армированному стеклошариками
— Опоясывающий защитный бортик
Корпуса серии Bocube Alu (буклет)

Корпус с гладкой крышкой на шарнире

Модель	Артикул	A	B	C	a2	b2	c1	IP	Цвет
BA 100806-7035	00112125	121	86	60	77.5	77.5	53.5	66, 68¹, 69	светло-серый
BA 140806-7035	00113125	159	86	60	115.5	77.5	53.5	66, 68¹, 69	светло-серый
BA 141306-7035	00113225	159	128	60	114.5	118.5	53.5	66, 68¹, 69	светло-серый
BA 141309-7035	00113235	159	128	90	114.5	118.5	83.5	66, 68¹, 69	светло-серый
BA 180806-7035	00114125	199	86	60	155.5	77.5	53.5	66, 68¹, 69	светло-серый
BA 180809-7035	00114135	199	86	90	155.5	77.5	83.5	66, 68¹, 69	светло-серый
BA 241306-7035	00115225	259	128	60	215.5	119.5	53.5	66, 68¹, 69	светло-серый
BA 241309-7035	00115235	259	128	90	214.5	118.5	83.5	66, 68¹, 69	светло-серый
BA 281706-7035	00116325	299	173	60	255.5	164.5	53.5	66, 68¹, 69	светло-серый
BA 281709-7035	00116335	299	173	90	254.5	163.5	83.5	66, 68¹, 69	светло-серый

*1 - 1.2 метра (2 часа)

Корпус с гладкой крышкой на шарнире, с силиконовым уплотнением крышки

Модель	Артикул	A	B	C	a2	b2	c1	IP	Цвет
BA 100806 SIL-7035	00112125.SIL	121	86	60	77.5	77.5	53.5	66	светло-серый
BA 140806 SIL-7035	00113125.SIL	159	86	60	115.5	77.5	53.5	66	светло-серый
BA 141306 SIL-7035	00113225.SIL	159	128	60	114.5	118.5	53.5	66	светло-серый
BA 141309 SIL-7035	00113235.SIL	159	128	90	114.5	118.5	83.5	66	светло-серый
BA 180806 SIL-7035	00114125.SIL	199	86	60	155.5	77.5	53.5	66	светло-серый
BA 180809 SIL-7035	00114135.SIL	199	86	90	155.5	77.5	83.5	66	светло-серый
BA 241306 SIL-7035	00115225.SIL	259	128	60	215.5	119.5	53.5	66	светло-серый
BA 241309 SIL-7035	00115235.SIL	259	128	90	214.5	118.5	83.5	66	светло-серый
BA 281706 SIL-7035	00116325.SIL	299	173	60	255.5	164.5	53.5	66	светло-серый
BA 281709 SIL-7035	00116335.SIL	299	173	90	254.5	163.5	83.5	66	светло-серый

Корпус с плёночной крышкой на шарнире

Модель	Артикул	A	B	C	a1	a2	b1	b2	c1	IP	Цвет
BA 100806 F-7035	00122125	121	86	60	75.5	77.5	72.5	77.5	51.5	66, 68¹, 69	светло-серый
BA 140806 F-7035	00123125	159	86	60	113.5	115.5	72.5	77.5	51.5	66, 68¹, 69	светло-серый
BA 141306 F-7035	00123225	159	128	60	113.5	114.5	114.5	118.5	51.5	66, 68¹, 69	светло-серый
BA 141309 F-7035	00123235	159	128	90	113.5	114.5	114.5	118.5	81.5	66, 68¹, 69	светло-серый
BA 180806 F-7035	00124125	199	86	60	153.5	155.5	72.5	77.5	51.5	66, 68¹, 69	светло-серый
BA 180809 F-7035	00124135	199	86	90	153.5	155.5	72.5	77.5	81.5	66, 68¹, 69	светло-серый
BA 241306 F-7035	00125225	259	128	60	213.5	215.5	114.5	119.5	51.5	66, 68¹, 69	светло-серый
BA 241309 F-7035	00125235	259	128	90	213.5	214.5	114.5	118.5	81.5	66, 68¹, 69	светло-серый
BA 281706 F-7035	00126325	299	173	60	253.5	255.5	159.5	164.5	51.5	66, 68¹, 69	светло-серый
BA 281709 F-7035	00126335	299	173	90	253.5	254.5	159.5	163.5	81.5	66, 68¹, 69	светло-серый

*1 - 1.2 метра (2 часа)

Корпус с плёночной крышкой на шарнире, с силиконовым уплотнением крышки

Модель	Артикул	A	B	C	a1	a2	b1	b2	c1	IP	Цвет
BA 100806 F SIL-7035	00122125.SIL	121	86	60	75.5	77.5	72.5	77.5	51.5	66	светло-серый
BA 140806 F SIL-7035	00123125.SIL	159	86	60	113.5	115.5	72.5	77.5	51.5	66	светло-серый
BA 141306 F SIL-7035	00123225.SIL	159	128	60	113.5	114.5	114.5	118.5	51.5	66	светло-серый
BA 141309 F SIL-7035	00123235.SIL	159	128	90	113.5	114.5	114.5	118.5	81.5	66	светло-серый
BA 180806 F SIL-7035	00124125.SIL	199	86	60	153.5	155.5	72.5	77.5	51.5	66	светло-серый
BA 180809 F SIL-7035	00124135.SIL	199	86	90	153.5	155.5	72.5	77.5	81.5	66	светло-серый
BA 241306 F SIL-7035	00125225.SIL	259	128	60	213.5	215.5	114.5	119.5	51.5	66	светло-серый
BA 241309 F SIL-7035	00125235.SIL	259	128	90	213.5	214.5	114.5	118.5	81.5	66	светло-серый
BA 281706 F SIL-7035	00126325.SIL	299	173	60	253.5	255.5	159.5	164.5	51.5	66	светло-серый
BA 281709 F SIL-7035	00126335.SIL	299	173	90	253.5	254.5	159.5	163.5	81.5	66	светло-серый

Корпус с крышкой для пленочной клавиатуры с винтовым соединением

Модель	Артикул	A	B	C	a1	a2	b1	b2	c1	IP	Цвет
BA-S 100806 F-7035	00162125	121	86	60	75.5	77.5	72.5	77.5	51.5	66, 68¹, 69	светло-серый
BA-S 140806 F-7035	00163125	159	86	60	113.5	115.5	72.5	77.5	51.5	66, 68¹, 69	светло-серый
BA-S 141306 F-7035	00163225	159	128	60	113.5	114.5	114.5	118.5	51.5	66, 68¹, 69	светло-серый
BA-S 141309 F-7035	00163235	159	128	90	113.5	114.5	114.5	118.5	81.5	66, 68¹, 69	светло-серый
BA-S 180806 F-7035	00164125	199	86	60	153.5	155.5	72.5	77.5	51.5	66, 68¹, 69	светло-серый
BA-S 180809 F-7035	00164135	199	86	90	153.5	155.5	72.5	77.5	81.5	66, 68¹, 69	светло-серый
BA-S 241306 F-7035	00165225	259	128	60	213.5	215.5	114.5	119.5	51.5	66, 68¹, 69	светло-серый
BA-S 241309 F-7035	00165235	259	128	90	213.5	214.5	114.5	118.5	81.5	66, 68¹, 69	светло-серый
BA-S 281706 F-7035	00166325	299	173	60	253.5	255.5	159.5	164.5	51.5	66, 68¹, 69	светло-серый
BA-S 281709 F-7035	00166335	299	173	90	253.5	254.5	159.5	163.5	81.5	66, 68¹, 69	светло-серый

*1 - 1.2 метра (2 часа)

Корпус с крышкой для пленочной клавиатуры с силиконовым уплотнением крышки

Модель	Артикул	A	B	C	a1	a2	b1	b2	c1	IP	Цвет
BA-S 100806 F SIL-7035	00162125.SIL	121	86	60	75.5	77.5	72.5	77.5	51.5	66	светло-серый
BA-S 140806 F SIL-7035	00163125.SIL	159	86	60	113.5	115.5	72.5	77.5	51.5	66	светло-серый
BA-S 141306 F SIL-7035	00163225.SIL	159	128	60	113.5	114.5	114.5	118.5	51.5	66	светло-серый
BA-S 141309 F SIL-7035	00163235.SIL	159	128	90	113.5	114.5	114.5	118.5	81.5	66	светло-серый
BA-S 180806 F SIL-7035	00164125.SIL	199	86	60	153.5	155.5	72.5	77.5	51.5	66	светло-серый
BA-S 180809 F SIL-7035	00164135.SIL	199	86	90	153.5	155.5	72.5	77.5	81.5	66	светло-серый
BA-S 241306 F SIL-7035	00165225.SIL	259	128	60	213.5	215.5	114.5	119.5	51.5	66	светло-серый
BA-S 241309 F SIL-7035	00165235.SIL	259	128	90	213.5	214.5	114.5	118.5	81.5	66	светло-серый
BA-S 281706 F SIL-7035	00166325.SIL	299	173	60	253.5	255.5	159.5	164.5	51.5	66	светло-серый
BA-S 281709 F SIL-7035	00166335.SIL	299	173	90	253.5	254.5	159.5	163.5	81.5	66	светло-серый

Корпус с гладкой крышкой, графитовый серый, на шарнире

Модель	Артикул	A	B	C	a2	b2	c1	IP
BA 100806-7024	00112124	121	86	60	77.5	77.5	53.5	66, 68¹, 69
BA 140806-7024	00113124	159	86	60	115.5	77.5	53.5	66, 68¹, 69
BA 141306-7024	00113224	159	128	60	114.5	118.5	53.5	66, 68¹, 69
BA 141309-7024	00113234	159	128	90	114.5	118.5	83.5	66, 68¹, 69
BA 180806-7024	00114124	199	86	60	155.5	77.5	53.5	66, 68¹, 69
BA 180809-7024	00114134	199	86	90	155.5	77.5	83.5	66, 68¹, 69
BA 241306-7024	00115224	259	128	60	215.5	119.5	53.5	66, 68¹, 69
BA 241309-7024	00115234	259	128	90	214.5	118.5	83.5	66, 68¹, 69
BA 281706-7024	00116324	299	173	60	255.5	164.5	53.5	66, 68¹, 69
BA 281709-7024	00116334	299	173	90	254.5	163.5	83.5	66, 68¹, 69

*1 - 1.2 метра (2 часа)

Корпус с гладкой крышкой на шарнире, с силиконовым уплотнением крышки, графитовый серый, кожух анодированный

Модель	Артикул	A	B	C	a2	b2	c1	IP
BA 100806 SIL-7024	00112124.SIL	121	86	60	77.5	77.5	53.5	66
BA 140806 SIL-7024	00113124.SIL	159	86	60	115.5	77.5	53.5	66
BA 141306 SIL-7024	00113224.SIL	159	128	60	114.5	118.5	53.5	66
BA 141309 SIL-7024	00113234.SIL	159	128	90	114.5	118.5	83.5	66
BA 180806 SIL-7024	00114124.SIL	199	86	60	155.5	77.5	53.5	66
BA 241306 SIL-7024	00115224.SIL	259	128	60	215.5	119.5	53.5	66
BA 241309 SIL-7024	00115234.SIL	259	128	90	214.5	118.5	83.5	66
BA 281706 SIL-7024	00116324.SIL	299	173	60	255.5	164.5	53.5	66
BA 281709 SIL-7024	00116334.SIL	299	173	90	254.5	163.5	83.5	66
BA 180809 SIL-7024	00114134.SIL	199	86	90	155.5	77.5	83.5	66

Корпус с плёночной крышкой, графитовый серый, кожуха анодированный, на шарнире

Модель	Артикул	A	B	C	a1	a2	b1	b2	c1	IP
BA 100806 F-7024	00122124	121	86	60	75.5	77.5	72.5	77.5	51.5	66, 68¹, 69
BA 140806 F-7024	00123124	159	86	60	113.5	115.5	72.5	77.5	51.5	66, 68¹, 69
BA 141306 F-7024	00123224	159	128	60	113.5	114.5	114.5	118.5	51.5	66, 68¹, 69
BA 141309 F-7024	00123234	159	128	90	113.5	114.5	114.5	118.5	81.5	66, 68¹, 69
BA 180806 F-7024	00124124	199	86	60	153.5	155.5	72.5	77.5	51.5	66, 68¹, 69
BA 180809 F-7024	00124134	199	86	90	153.5	155.5	72.5	77.5	81.5	66, 68¹, 69
BA 241306 F-7024	00125224	259	128	60	213.5	215.5	114.5	119.5	51.5	66, 68¹, 69
BA 241309 F-7024	00125234	259	128	90	213.5	214.5	114.5	118.5	81.5	66, 68¹, 69
BA 281706 F-7024	00126324	299	173	60	253.5	255.5	159.5	164.5	51.5	66, 68¹, 69
BA 281709 F-7024	00126334	299	173	90	253.5	254.5	159.5	163.5	81.5	66, 68¹, 69

*1 - 1.2 метра (2 часа)

Корпус с плёночной крышкой, графитовый серый, на шарнире с силиконовым уплотнением крышки

Модель	Артикул	A	B	C	a1	a2	b1	b2	c1	IP
BA 100806 F SIL-7024	00122124.SIL	121	86	60	75.5	77.5	72.5	77.5	51.5	66
BA 140806 F SIL-7024	00123124.SIL	159	86	60	113.5	115.5	72.5	77.5	51.5	66
BA 141306 F SIL-7024	00123224.SIL	159	128	60	113.5	114.5	114.5	118.5	51.5	66
BA 141309 F SIL-7024	00123234.SIL	159	128	90	113.5	114.5	114.5	118.5	81.5	66
BA 180806 F SIL-7024	00124124.SIL	199	86	60	153.5	155.5	72.5	77.5	51.5	66
BA 180809 F SIL-7024	00124134.SIL	199	86	90	153.5	155.5	72.5	77.5	81.5	66
BA 241306 F SIL-7024	00125224.SIL	259	128	60	213.5	215.5	114.5	119.5	51.5	66
BA 241309 F SIL-7024	00125234.SIL	259	128	90	213.5	214.5	114.5	118.5	81.5	66
BA 281706 F SIL-7024	00126324.SIL	299	173	60	253.5	255.5	159.5	164.5	51.5	66
BA 281709 F SIL-7024	00126334.SIL	299	173	90	253.5	254.5	159.5	163.5	81.5	66

Корпус с крышкой для пленочной клавиатуры с винтовым соединением, графитовый серый

Модель	Артикул	A	B	C	a1	a2	b1	b2	c1	IP
BA-S 100806 F-7024	00162124	121	86	60	75.5	77.5	72.5	77.5	51.5	66, 68¹, 69
BA-S 140806 F-7024	00163124	159	86	60	113.5	115.5	72.5	77.5	51.5	66, 68¹, 69
BA-S 141306 F-7024	00163224	159	128	60	113.5	114.5	114.5	118.5	51.5	66, 68¹, 69
BA-S 141309 F-7024	00163234	159	128	90	113.5	114.5	114.5	118.5	81.5	66, 68¹, 69
BA-S 180806 F-7024	00164124	199	86	60	153.5	155.5	72.5	77.5	51.5	66, 68¹, 69
BA-S 180809 F-7024	00164134	199	86	90	153.5	155.5	72.5	77.5	81.5	66, 68¹, 69
BA-S 241306 F-7024	00165224	259	128	60	213.5	215.5	114.5	119.5	51.5	66, 68¹, 69
BA-S 241309 F-7024	00165234	259	128	90	213.5	214.5	114.5	118.5	81.5	66, 68¹, 69
BA-S 281706 F-7024	00166324	299	173	60	253.5	255.5	159.5	164.5	51.5	66, 68¹, 69
BA-S 281709 F-7024	00166334	299	173	90	253.5	254.5	159.5	163.5	81.5	66, 68¹, 69

*1 - 1.2 метра (2 часа)

Корпус с крышкой для пленочной клавиатуры графитовый серый, с силиконовым уплотнением крышки

Модель	Артикул	A	B	C	a1	a2	b1	b2	c1	IP
BA-S 100806 F SIL-7024	00162124.SIL	121	86	60	75.5	77.5	72.5	77.5	51.5	66
BA-S 140806 F SIL-7024	00163124.SIL	159	86	60	113.5	115.5	72.5	77.5	51.5	66
BA-S 141306 F SIL-7024	00163224.SIL	159	128	60	113.5	114.5	114.5	118.5	51.5	66
BA-S 141309 F SIL-7024	00163234.SIL	159	128	90	113.5	114.5	114.5	118.5	81.5	66
BA-S 180806 F SIL-7024	00164124.SIL	199	86	60	153.5	155.5	72.5	77.5	51.5	66
BA-S 180809 F SIL-7024	00164134.SIL	199	86	90	153.5	155.5	72.5	77.5	81.5	66
BA-S 241306 F SIL-7024	00165224.SIL	259	128	60	213.5	215.5	114.5	119.5	51.5	66
BA-S 241309 F SIL-7024	00165234.SIL	259	128	90	213.5	214.5	114.5	118.5	81.5	66
BA-S 281706 F SIL-7024	00166324.SIL	299	173	60	253.5	255.5	159.5	164.5	51.5	66
BA-S 281709 F SIL-7024	00166334.SIL	299	173	90	253.5	254.5	159.5	163.5	81.5	66

Настенные накладки

Модель	Артикул	Цвет	Примечание
BA WL 08 - 7035	00500105	светло-серый	для BA ..08..
BA WL 08 - 7024	00500104	графитовый серый	для BA ..08..
BA WL 13 - 7035	00500205	светло-серый	для BA ..13..
BA WL 13 - 7024	00500204	графитовый серый	для BA ..13..
BA WL 17 - 7035	00500305	светло-серый	для ..17..
BA WL 17 - 7024	00500304	графитовый серый	для ..17..

Быстродействующий затвор

Модель	Артикул	Цвет	Примечание
BA 08 SV-7035	00430105	светло-серый	для BA ..08..
BA 13 SV-7035	00430205	светло-серый	для BA ..13..
BA 17 SV-7035	00430305	светло-серый	для ..17..
BA 08 SV-C-0	00430109	анодированный	для BA ..08..
BA 13 SV-C-0	00430209	анодированный	для BA ..13..
BA 17 SV-C-0	00430309	анодированный	для ..17..

Мембрана выравнивания давления DAE

Модель	Артикул	Примечание
DAE-D11	52011000	самоклеющаяся мембрана, Ø 11 мм.

Монтажные платы, бумаголит, 2 мм

Модель	Артикул	Примечание
BA MH 1008	00602100	для BA 1008..
BA MH 1408	00603100	для BA 1408..
BA MH 1413	00603200	для BA 1413..
BA MH 1808	00604100	для BA 1808..
BA MH 2413	00605200	для BA 2413..
BA MH 2817	00606300	для BA 2817..

Несущие шины, DIN EN 60715 TH 15, оцинкованная сталь

Модель	Артикул	Примечание
TS 15	22150702	для BA 1008..
TS 15	22151102	для BA 1408.., BA 1413..
TS 15	22151502	для BA 1808..
TS 15	22151902	для BA 2413..
TS 15	22152302	для BA 2817..

Несущие шины, DIN EN 60715 G 32, оцинкованная сталь

Модель	Артикул	Примечание
TS 32	22320702	для BA 1008..
TS 32	22321102	для BA 1408.., BA 1413..
TS 32	22321502	для BA 1808..
TS 32	22321902	для BA 2413..
TS 32	22322302	для BA 2817..

Несущие шины, DIN EN 60715 TH 35, оцинкованная сталь

Модель	Артикул	Примечание
TS 35	22350702	для BA 1008..
TS 35	22351102	для BA 1408.., BA 1413..
TS 35	22351502	для BA 1808..
TS 35	22351902	для BA 2413..
TS 35	22352302	для BA 2817..

Набор ручек, алюминиевое порошковое покрытие, цвет серебристый

Модель	Артикул	Примечание
BA GR 08-9006	00510106	для BA ..08..
BA GR 13-9006	00510206	для BA ..13..
BA GR 17-9006	00510306	для ..17..
