Bourns

Шунты для защиты светодиодов

В приложениях светодиодного освещения твердотельные осветительные светильники обычно конфигурируются с длинными цепочками из нескольких последовательных светодиодов, питаемых от источника питания постоянного тока с относительно высоким напряжением.

Эта конфигурация имеет несколько преимуществ:
Несколько светодиодов можно расположить последовательно, чтобы упростить конструкцию источника питания.
Источник питания высокого напряжения с низким током повышает эффективность источника питания.
Модульная конструкция позволяет легко масштабировать.

Например, с использованием светодиодов мощностью 1 Вт - 8 Вт, 16 Вт, 24 Вт или 32 Вт можно легко создать конструкции с несколькими цепочками светодиодов 8 x 1 Вт.
В одном светодиодном уличном фонаре используется шесть цепочек по 15 светодиодов, всего 90 светодиодов.

Серия Купить Док-ция Вид Тип Повтор. пиковое напряжение, В Мин.ток удержания при токе 1A, мА Макс. рабочее напряжение при токе 1А, В

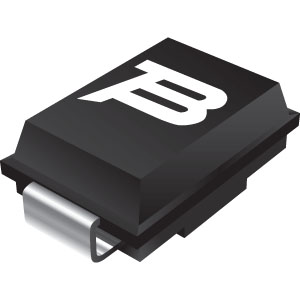

LSP0600 LSP0600 LSP0600 LSP0600 защитный шунт 6.0 5 1.2
LSP0900 LSP0900 LSP0900 LSP0900 защитный шунт 9.0 5 1.2

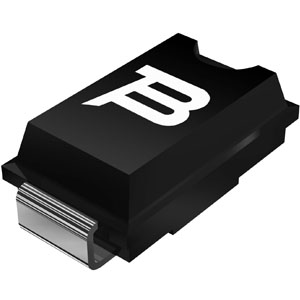

LSP1300 LSP1300 LSP1300 LSP1300 защитный шунт 13.0 5 1.2
LSP1800 LSP1800 LSP1800 LSP1800 защитный шунт 18.0 5 1.2
