Резисторы пластины

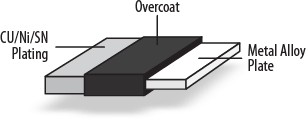

Bourns предлагает стружечные резисторы из металлической фольги и металлических лент, а также шунты из металлической ленты, сваренные методом EB. Эти высокомощные резисторы имеют очень низкие значения сопротивления и TCR из-за их резистивного элемента из металлической ленты и подходят для всех типов датчиков тока.

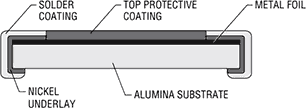

Резисторы из металлической фольги состоят из резистивного элемента из металлической фольги, установленного на керамической подложке для обеспечения превосходной теплопроводности. Резистивный элемент из металлической фольги в этих токоизмерительных резисторах обеспечивает очень низкую индуктивность, низкий уровень шума и превосходную надежность. Доступны с очень низкими значениями сопротивления (до пяти миллиомов) и идеально подходят для измерения тока в бытовой и телекоммуникационной электронике, а также в приложениях промышленной автоматизации.

Серия	Док-ция	Вид	Диапазон сопротивления	Допуски	Температурный коэффициент	Мощность на резистор
CFN0805			0.005; 0.01; 0.02 ohms	1 % / 5 %	±100 ppm	0.5 W
CFN1206			0.005; 0.01; 0.02 ohms	1 % / 5 %	±100 ppm	1 W
CFG0612			0.005; 0.01 ohms	1 %	±100 ppm	1 W
CRK0612			0.001; 0.005; 0.01 ohms	1 % / 5 %	±50 ppm	1 W
CRK0815			0.004; 0.005; 0.01 ohms	1 % / 5 %	±50 ppm	1 W
CRF0805			0.003 to 0.020 ohms	1 %, 5 %	±50 ppm	0.5 W
CRF1206			0.001 to 0.03 ohm	1 %, 5 %	±50 ppm	1 W
CRF2512			0.001 ohm to 0.050 ohm	1 %, 5 %	±50 ppm	0.001 to 0.010 ohms: 2 W / 0.011 to 0.050 ohms: 1 W
CRE2512			0.001 to 0.009 ohms	1 %	±50 ppm	2 W / 3 W
CRA2512			0.01 ohm to 0.100 ohm	1 %, 5 %	±50 ppm	3 W
CST0612			0.5 to 5 milliohms	1 %	±100 ppm/±200 ppm	1 W
CSS2H-2512			0.3 to 5 milliohms	1 % / 5 %	±50 ppm	1.5 to 6 W
CSS2H-3920			0.2 to 5 milliohms	1 % / 5 %	±50 ppm	2 to 12 W
CSS2H-5930			0.2 to 3 milliohms	1 % / 5 %	±50 ppm	4 to 15 W
CSS4J-4026			0.2 to 3 milliohms	1 % / 5 %	±50 ppm	3 to 5 W
