ЧИП индуктивности на высокие токи

Сильноточные экранированные SMD силовые индукторы Bourns® отличаются высоким током насыщения, разработаны с использованием карбонильного порошка, железного порошка и порошковых сердечников из металлических сплавов.
Инновационная конструкция силового индуктора Bourns использует плоский провод в формованном магнитно-экранированном корпусе, что обеспечивает более низкое сопротивление постоянному току и несколько более высокие номинальные токи по сравнению с традиционно используемым круглым проводом. Обозначенные Bourns® моделями SRP4020 и SRP7030F, новые индукторы идеально подходят для использования в преобразователях постоянного тока для мобильных электронных устройств и компьютеров, а также в модулях хранения данных и регуляторах напряжения.

SRP – это серия экранированных ЧИП индуктивностей, имеющих сердечник из железного порошка и очень высокие ток насыщения, до 118 А. Посадочное место на плате варьируется от 2х1,6 мм до 17х17мм при диапазоне номинальной индуктивности до 100 мкГн и пиковом токе нагрева до 55А. Четыре серии производятся в сверхнизкопрофильном корпусе 1 и 1.2 мм для портативных приложений. Серия PQ26 в корпусе с габаритами 28х28мм отличается низким сопротивлением обмотки и высоким током насыщения более 100А, что дает сверхнизкое DC сопротивление и АС сопротивление. Индуктивности имеют низкую мощность рассеяния, что позволяет повысить суммарную эффективность DC-DC преобразователя. Индуктивности монтируются на пластиковую основу с дополнительными площадками для пайки для повышения механической надежности изделия. Рабочий температурный диапазон компонентов составляет -40…+155°С.

Сердечник силовых индуктивностей выполнен из металлического порошка. Главная особенность этого материала – возможность выдерживать высокие токи. Индуктивности одинакового размера и номинальной емкости, но с разными материалами сердечника могут различать по уровню току почти в 3 раза. При нарастании постоянного тока индуктивность в порошковом сердечнике SRP падает с меньшей скоростью, чем в компонентах с ферритовым сердечником.

Особенности: стальной или металлический порошок и ферритовый сердечник, низкое активное сопротивление, низкое магнитной излучение, низкие шумы (SRP серия), высокий ток насыщения до 118А Количество моделей: 47
Габаритные размеры: 2х1,6 мм … 28х28 мм
Высота корпуса: 1 – 19 мм
Диапазон индуктивностей: 0,1 – 100 мкГн
Рабочий ток: 1-70А

Серия	Купить	Док-ция	Вид	Экранирование	Размер	Диапазон индуктивностей	Рабочий ток

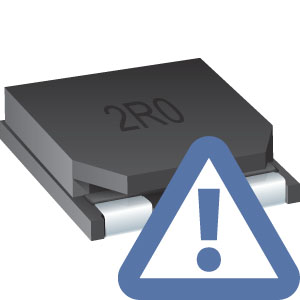

PQ2614BHA				Да	28 x 28 x 16 мм	2.2 - 33 мкГн	30 A
PQ2614BLA				Да	28 x 28 x 16 мм	1 - 33 мкГн	30 A
PQ2617BHA				Да	28 x 28 x 19 мм	3.3 - 33 мкГн	28 A

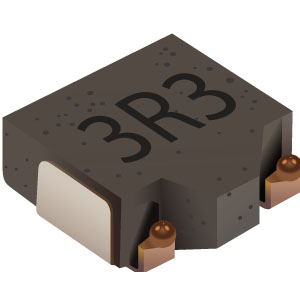

SRP0310				Да	3.4 x 3.1 x 1 мм	0.47 – 4.7 мкГн	1.8 – 5.6 A

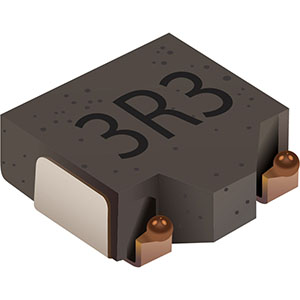

SRP0312				Да	3.4 x 3.1 x 1.2 мм	0.47 - 4.7 мкГн	1.9 - 6.6 A
SRP0315				Да	3.4 x 3.1 x 1.5 мм	0.47 – 4.7 мкГн	2.3 – 9 A
SRP0320				Да	3.4 x 3.1 x 2 мм	0.47 - 4.7 мкГн	2.2 - 7.4 A

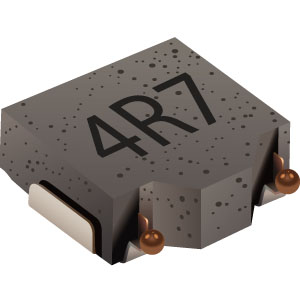

SRP0410				Да	4.4 x 4.1 x 1 мм	0.47 – 10 мкГн	1.4 – 5.2 A

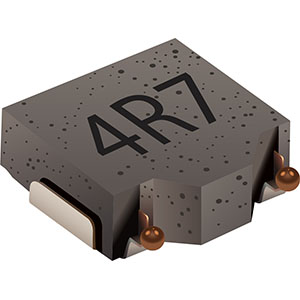

SRP0412				Да	4.4 x 4.1 x 1.2 мм	0.47 - 10 мкГн	1.7 - 7.6 A
SRP0415				Да	4.4 x 4.1 x 1.5 мм	0.47 - 10 мкГн	1.9 - 9.3 A
SRP0420				Да	4.4 x 4.1 x 2 мм	0.47 - 10 мкГн	1.8 - 10.5 A

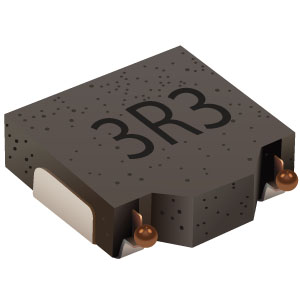

SRP0510				Да	5.4 x 5.1 x 1 мм	0.47 – 10 мкГн	1.6 – 5 A

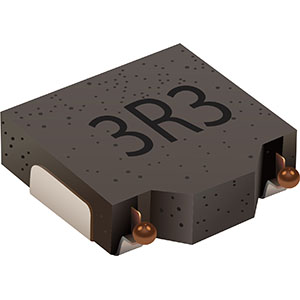

SRP0512				Да	5.4 x 5.1 x 1.2 мм	0.47 - 10 мкГн	2.1 - 8.3 A
SRP0515				Да	5.4 x 5.1 x 1.5 мм	0.47 - 10 мкГн	2.4 - 9.5 A
SRP0520				Да	5.4 x 5.1 x 2 мм	0.47 - 10 мкГн	2.4 - 12.5 A

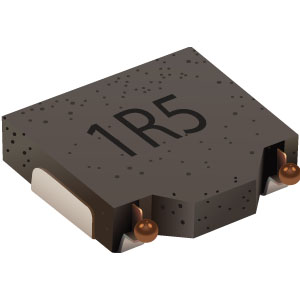

SRP0610				Да	7.1 x 6.7 x 1 мм	0.47 – 10 мкГн	2 – 4.7 A

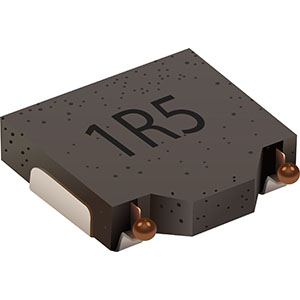

SRP0612				Да	7.1 x 6.7 x 1.2 мм	0.47 - 10 мкГн	2.7 - 7.7 A
SRP0615				Да	7.1 x 6.7 x 1.5 мм	0.47 - 10 мкГн	3 - 12.5 A
SRP0620				Да	7.1 x 6.7 x 2 мм	0.47 - 10 мкГн	3.6 - 15.5 A
SRP1038A				Да	11 x 10 x 3.8 мм	0.20 - 47 мкГн	3 - 35 A
SRP1038C				Да	11 x 10 x 3.8 мм	0.1 - 47 мкГн	3.2 - 53 A
SRP1040				Да	11.8 x 4.2 мм	0.15 - 15 мкГн	5 - 34 A

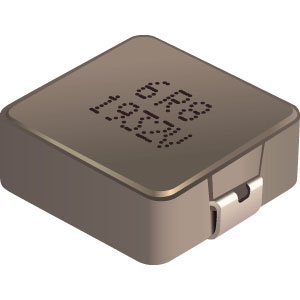

SRP1040VA				Да	11 x 10 x 3.8 мм	1 - 68 мкГн	3.5 - 27 A
SRP1045				Да	11.0 x 4.5 мм	0.36 - 3.2 мкГн	8 - 23 A

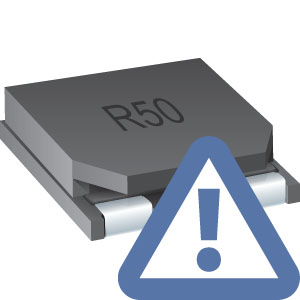

SRP1204				Да	12.5 x 4.0 мм	0.5 - 1.8 мкГн	10 - 13 A
SRP1205				Да	12.5 x 5.6 мм	0.3 - 7.2 мкГн	8.3 - 18 A
SRP1206				Да	12.5 x 5.7 мм	0.47 - 3.3 мкГн	12 - 30 A
SRP1235				Да	13.9 x 3.7 мм	0.1 - 10.0 мкГн	7 - 43 A
SRP1238A				Да	13.5 x 12.5 x 3.3 мм	0.1 - 10 мкГн	7 - 43 A
SRP1245A				Да	13.5 x 12.5 x 4.8 мм	0.20 - 22 мкГн	6.5 - 52 A

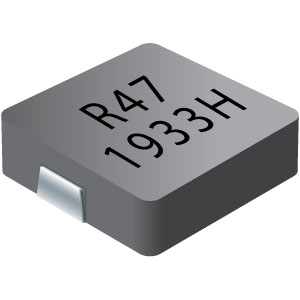

SRP1245C				Да	13.5 x 12.6 x 4.7 мм	0.15 - 22 мкГн	7.5 - 55 A
SRP1250				Да	13.9 x 5.9 мм	0.22 - 10 мкГн	9 - 45 A
SRP1265A				Да	13.5 x 12.5 x 6.2 мм	0.15 - 47 мкГн	6.5 - 55 A
SRP1265C				Да	13.5 x 12.6 x 6.2 мм	0.22 - 33 мкГн	8 - 55 A
SRP1270				Да	13.7 x 7.0 мм	0.32 - 10 мкГн	10 - 46 A
SRP1770C				Да	17.8 x 16.9 x 6.7 мм	0.47 - 47 мкГн	8.7 - 60 A
SRP1770TA				Да	17.3 x 16.9 x 6.7 мм	1 - 100 мкГн	5.3 - 52 A
SRP2010				Да	2.0 x 1.6 x 1.0 мм	0.24 - 2.2 мкГн	1.7 - 4.5 A
SRP2313AA				Да	23.5 x 22 x 12.6 мм	1 - 100 мкГн	11 - 70 A
SRP2510A				Да	2.5 x 2 x 1 мм	0.22 - 4.7 мкГн	1.36 - 5.9 A
SRP2512				Да	2.5 x 2.0 x 1.2 мм	0.47 - 2.2 мкГн	2.1 - 4.5 A
SRP2512A				Да	2.5 x 2 x 1.2 мм	0.47 - 4.7 мкГн	1.55 - 4.6 A

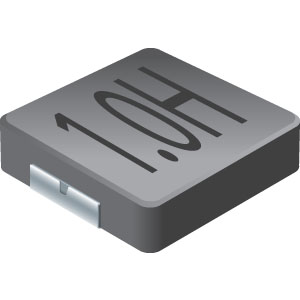

SRP3012C				Да	3.5 x 3.2 x 1 мм	0.15 - 10 мкГн	1.1 - 10 A
SRP3012TA				Да	3.5 x 3.2 x 1 мм	0.15 - 10 мкГн	1 - 10 A

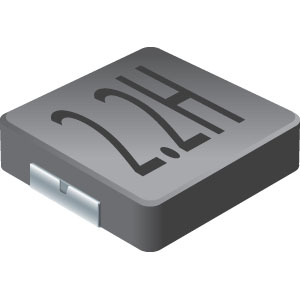

SRP3020C				Да	3.5 x 3.2 x 1.8 мм	0.1 - 10 мкГн	1.3 - 10 A
SRP3020TA				Да	3.5 x 3.2 x 1.8 мм	0.1 - 10 мкГн	1.4 - 10.5 A
SRP4012TA				Да	4.45 x 4 x 1 мм	0.1 - 10 мкГн	1.3 - 11.5 A

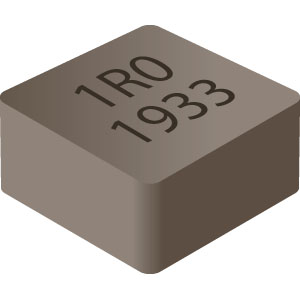

SRP4018FA				Да	4.1 x 4.1 x 1.8 мм	0.33 - 1.2 мкГн	9.5 - 15 A
SRP4020FA				Да	4.1 x 4.1 x 1.9 мм	0.47 - 4.7 мкГн	5.1 - 13.2 A
SRP4020TA				Да	4.45 x 4 x 1.8 мм	0.1 - 22 мкГн	1.2 - 12 A
SRP4030FA				Да	4.1 x 4.1 x 2.8 мм	0.9 - 6.8 мкГн	4 - 11.2 A
SRP5015TA				Да	5.7 x 5.2 x 1.3 мм	0.15 - 22 мкГн	1.2 - 16 A

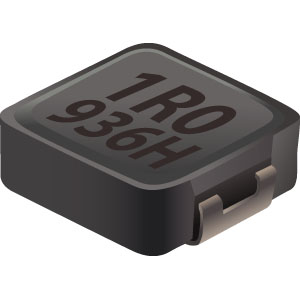

SRP5020C				Да	5.7 x 5.2 x 1.8 мм	0.1 - 10 мкГн	2.5 - 20 A
SRP5020TA				Да	5.7 x 5.2 x 1.8 мм	0.33 - 10 мкГн	2.3 - 12 A
SRP5030C				Да	5.7 x 5.2 x 2.8 мм	0.1 - 10 мкГн	2.8 - 25 A
SRP5030CA				Да	5.5 x 5.3 x 2.9 мм	0.15 - 4.7 мкГн	5.9 - 22.2 A
SRP5030T				Да	5.7 x 5.2 x 2.8 мм	0.33 - 15 мкГн	2.1 - 14 A
SRP5030TA				Да	5.7 x 5.2 x 2.8 мм	0.1 - 10 мкГн	2.75 - 23 A
SRP5050FA				Да	5.5 x 5.3 x 4.8 мм	5.6 - 8.2 мкГн	6.1 - 7.2 A
SRP6030CA				Да	6.6 x 6.4 x 2.9 мм	0.18 - 4.5 мкГн	7 - 32 A

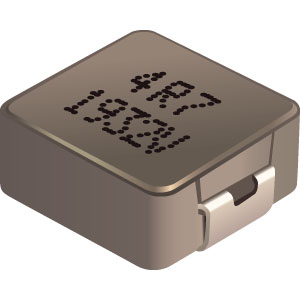

SRP6030VA				Да	7.1 x 6.6 x 2.8 мм	0.47 - 22 мкГн	3.4 - 20 A
SRP6050CA				Да	6.6 x 6.4 x 4.8 мм	1 - 4.7 мкГн	8.5 - 20 A
SRP6060FA				Да	6.6 x 6.4 x 5.8 мм	2.2 -22 мкГн	5 - 14 A
SRP6540				Да	7.2 x 6.5 x 4 мм	0.56 - 47 мкГн	1.6 - 18 A
SRP7028A				Да	7.3 x 6.6 x 2.8 мм	0.10 - 33 мкГн	2 - 32.5 A
SRP7028C				Да	7.1 x 6.6 x 2.8 мм	0.1 - 22 мкГн	2.2 - 37.5 A
SRP7030				Да	7.8 x 3.2 мм	0.1 - 10 мкГн	3 - 32.5 A
SRP7030CA				Да	7.8 x 7.6 x 2.9 мм	1 - 8.2 мкГн	5.9 - 21.8 A
SRP7030F				Да	7.6 x 3.0/3.2 мм	0.10 - 10 мкГн	3.5 - 32 A
SRP7050TA				Да	7.3 x 6.6 x 4.8 мм	0.33 - 68 мкГн	1.2 - 25 A
SRP8040				Да	8.2 x 4.2 мм	0.1 - 0.22 мкГн	25 - 35 A
