Bourns

Силовые ЧИП индуктивности: полуэкранированные

Полуэкранированные индуктивности предлагают меньшие габаритные размеры и стоимость разработки по сравнению с неэкранированными аналогами

Полу-экранированные SMD силовые индукторы Bourns® обеспечивают меньшую занимаемую площадь и экономию затрат по сравнению с неэкранированными индукторами. Силовые индукторы являются важным компонентом топологии регулятора напряжения. Практически каждая схема, регулирующая мощность в автомобилях, электронике и преобразователях постоянного тока, требует индуктора.
Полузащищенные силовые индукторы Bourns® обеспечивают лучшее, сочетая в себе характеристики неэкранированных и экранированных индукторов, что делает их идеальными для использования в преобразователях постоянного тока, которые обеспечивают управление питанием мобильных электронных устройств, компьютеров, устройств хранения данных, устройств возобновляемой энергии. Полуэкранированные SMD силовые индукторы Bourns обеспечивают меньшую занимаемую площадь и экономию затрат по сравнению с неэкранированными индукторами.

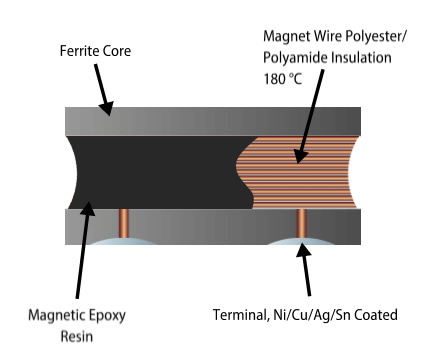

Вместо использования традиционного ферритового экрана можно применить эпоксидно-ферритовый компаунд в качестве экранирующего материала. Такой компаунд наносится по периметру индуктивности и полностью покрывает намотку. В результате индуктивности приобретают эффективное экранирование, излучая меньше по сравнению с их неэкранированными аналогами. Помимо этого, полуэкранированные индуктивности имеют меньшие посадочные размеры и стоимость компонентов по сравнению с полностью экранированными моделями. По сути, полуэкранированные версии призваны заполнить разрыв между приложениями, требующими только экранированных или неэкранированных индуктивностей. SRN индуктивности обеспечивают умеренную защиту от ЭМП, но предлагают более экономичное решение по сравнению с экранированными аналогами. Стандартные типоразмеры составляют 2х1,6 мм до 10х10мм, однако некоторые модели имеют высоту корпуса всего 1 мм, что делает их привлекательными для низкопрофильной электроники.

Особенности: полуэкранированные, уменьшенное излучение магнитных помех
Модели: 30
Габаритные размеры: от 2х1,6 до 10х10 мм
Высота корпуса: 10,8 – 6 мм
Диапазон индуктивностей: от 0,24 до 470 мкГн
Рабочий ток: 0,28 – 10 А



Серия Купить Док-ция Вид Размер Диапазон индуктивностей Рабочий ток
SRN1060SRN1060 SRN1060 SRN1060 10 x 9.8 x 6 мм 10 - 470 мкГн 0.8 - 5.4 A
SRN2009TSRN2009T SRN2009T SRN2009T 2 x 1.6 x 0.95 мм 0.33 - 10 мкГн 0.55 - 2.1 A
SRN2010SRN2010 SRN2010 SRN2010 2.0 x 1.6 x 1.0 мм 0.24 - 2.2 мкГн 1.7 - 4.4 A
SRN2010TASRE6603 SRN2010TA SRN2010TA 2 x 1.6 x 1 мм 0.47 - 22 мкГн 0.27 - 2.35 A
SRN2012SRN2012 SDE0403A SRN2012 2.0 x 1.6 x 1.2 мм 0.24 - 2.2 мкГн 1.3 - 3.5 A
SRN2508ASRN2508A SRN2508A SRN2508A 2.5 x 2 x 0.8 мм 0.47 - 10 мкГн 0.45 - 1.45 A
SRN2510SRN2510 SRN2510 SRN2510 2.5 x 2.0 x 1.0 мм 0.24 - 2.2 мкГн 1.5 - 3.1 A
SRN2510FSRN2510F SRN2510F SRN2510F 2.5 x 2.0 x 1.0 мм 0.24 - 4.7 мкГн 1.7 - 5.5 A
SRN2512SRN2512 SRN2512 SRN2512 2.5 x 2.0 x 1.2 мм 0.24 - 2.2 мкГн 2.3 - 4.7 A
SRN3010SRN3010 SRN3010 SRN3010 3 x 3 x 1 мм 1 - 47 мкГн 0.35 - 2.3 A
SRN3010TASRN3010TA SRN3010TA SRN3010TA 3 x 3 x 1 мм 1 - 22 мкГн 0.6 - 2.1 A
SRN3012TASRN3012TA SRN3012TA SRN3012TA 3 x 3 x 1.2 мм 1 - 22 мкГн 0.61 - 2 A
SRN3015SRN3015 SRN3015 SRN3015 3 x 3 мм 1 - 100 мкГн 0.29 - 2.35 A
SRN3015TASRN3015TA SRN3015TA SRN3015TA 3 x 3 x 1.5 мм 1 - 47 мкГн 0.4 - 2.2 A
SRN4012TSRN4012T SRN4012T SRN4012T 4.0 x 4.0 x 1.2 мм 0.47 - 22 мкГн 0.62 - 3.2 A
SRN4012TASRN4012TA SRN4012TA SRN4012TA 4 x 4 x 1.2 мм 0.47 - 22 мкГн 0.62 - 3.2 A
SRN4018SRN4018 SRN4018 SRN4018 4 x 4 x 1.8 мм 0.82 - 330 мкГн 0.2 - 4 A
SRN4018TASRN4018TA SRN4018TA SRN4018TA 4 x 4 x 1.8 мм 1 - 220 мкГн 0.3 - 3.7 A
SRN4026SRN4026 SRN4026 SRN4026 4.0 x 4.0 x 2.5 мм 1 - 220 мкГн 0.2 - 3 A
SRN5020SRN5020 SRN5020 SRN5020 5 x 5 x 2 мм 1 - 33 мкГн 0.9 - 3.6 A
SRN5020TASRN5020TA SRN5020TA SRN5020TA 5 x 5 x 1.8 мм 1 - 47 мкГн 0.7 - 4.1 A
SRN5040SRN5040 SRN5040 SRN5040 5.0 x 5.0 x 4.0 мм 1.5 - 47 мкГн 0.9 - 3.6 A
SRN5040TASRN5040TA SRN5040TA SRN5040TA 4.95 x 4.95 x 3.8/3.9 мм 0.6 - 100 мкГн 0.72 - 8 A
SRN6028SRN6028 SRN6028 SRN6028 6.0 x 6.0 x 2.8 мм 0.9 - 100 мкГн 0.66 - 4.6 A
SRN6045SRN6045 SRN6045 SRN6045 6 x 6 мм 1 - 220 мкГн 0.6 - 4.2 A
SRN6045TASRN6045TA SRN6045TA SRN6045TA 6 x 6 x 4.2 мм 1 - 220 мкГн 0.6 - 8 A
SRN8040SRN8040 SRN8040 SRN8040 8 x 8 мм 0.5 - 100 мкГн 1 - 10 A
SRN8040TASRN8040TA SRN8040TA SRN8040TA 8 x 8 x 3.7 мм 0.5 - 330 мкГн 0.7 - 12 A
