Bourns

Резисторные сборки выводные толстопленочные

Сети толстопленочных резисторов доступны в широком диапазоне размеров корпусов и стандартных схем. Прецизионные сети «тонкая пленка на керамике» обеспечивают высокоточные значения сопротивления 0,1%, 0,5% и 1%. RC-сети снижают шум оконечной нагрузки и доступны в корпусах для поверхностного монтажа и сквозных отверстий.

Типичные области применения: компьютер, телефонное оборудование, телекоммуникационные тестеры, спутники, оптические сети и оборудование для распознавания голоса.

Толстопленочные резисторные сети

Серия Док-ция Вид Диапазон сопротивления Resistance Tolerance Максимальное рабочее напряжение Температурный коэффициент сопротивления Отслеживание TCR

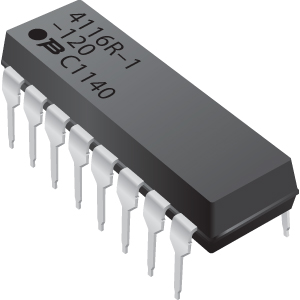

4100R Series 4100R 4100R От 10 Ом до 10 МОм 0,5%; 1%; 2% 100 В ±100 ppm / ±250 ppm 50 ppm / ° C максимум, равные значения
4300H Series 4300H 4300H От 10 Ом до 10 МОм 0,5%; 1%; 2% 100 В ±100 ppm / ±250 ppm 50 ppm / ° C максимум, равные значения

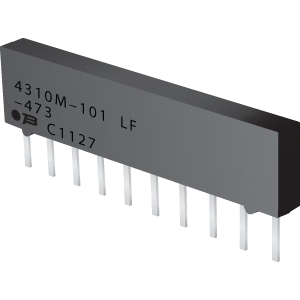

4300M Series 4300M 4300M От 10 Ом до 10 МОм 0,5%; 1%; 2% 100 В ±100 ppm / ±250 ppm 50 ppm / ° C максимум, равные значения
4300R Series 4300R 4300R От 10 Ом до 10 МОм 0,5%; 1%; 2% 100 В ±100 ppm / ±250 ppm 50 ppm / ° C максимум, равные значения

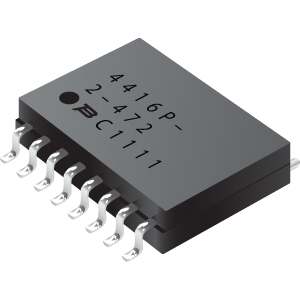

4400P Series 4400P 4400P От 10 Ом до 2,2 МОм 0,5%; 1%; 2% 50 В ±100 ppm / ±250 ppm 50 ppm / ° C максимум, равные значения
4600H 4600H 4600H От 10 Ом до 10 МОм 1%; 2% 100 В ±100 ppm / ±250 ppm 50 ppm / ° C максимум, равные значения
4600M 4600M 4600M От 10 Ом до 10 МОм 1%; 2% 100 В ±100 ppm / ±250 ppm 50 ppm / ° C максимум, равные значения
4600X 4600X 4600X От 10 Ом до 10 МОм 1%; 2% 100 В ±100 ppm / ±250 ppm 50 ppm / ° C максимум, равные значения

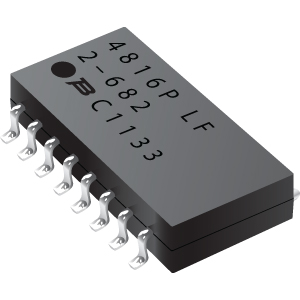

4800P Series 4800P 4800P От 10 Ом до 2,2 МОм 0,5%; 1%; 2% 50 В ±100 ppm / ±250 ppm 50 ppm / ° C максимум, равные значения; 100 ppm/°C 50 W and above
R/2R R/2R R/2R 100 Ом - 1 МОм ±2 % ±100 ppm/°C

Сети с тонкопленочными резисторами

Продукты, отмеченные этим символом, в настоящее время доступны, но не рекомендуются для новых разработок.



Серия Док-ция Вид Диапазон сопротивления Температурный коэффициент

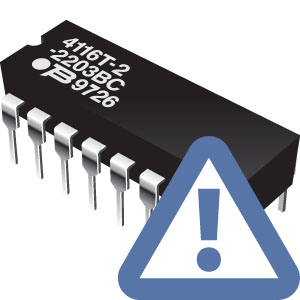

4100T Series 4100T 4100T От 50 до 100 кОм ±100 ppm/°C, ±50 ppm/°C, ±25 ppm/°C

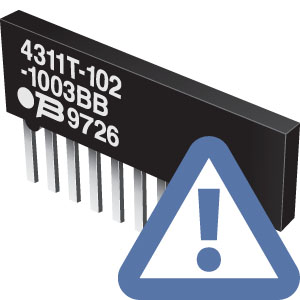

4300T/S/K 4300T 4300T ±100 ppm/°C, ±50 ppm/°C, ±25 ppm/°C

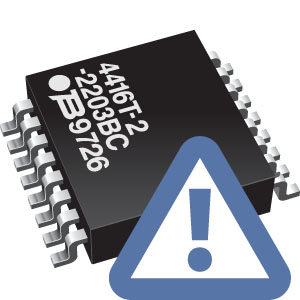

4400T 4400T 4400T От 10 до 150 кОм ±100 ppm/°C, ±50 ppm/°C, ±25 ppm/°C

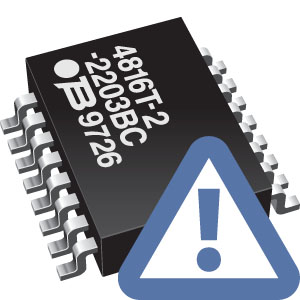

4800T Series 4800T 4800T От 10 до 150 кОм ±100 ppm/°C, ±50 ppm/°C, ±25 ppm/°C
