Мотанные резисторы

Bourns предлагает широкий выбор стандартных значений сопротивления, доступных с выпуклыми или вогнутыми типами заделки, в нескольких популярных размерах от 2 x 0201 до 8 x 0603. Также доступны серостойкие конструкции. Массивы микросхем минимизируют требования к пространству, а также сокращают стоимость и количество компонентов. Помимо стандартных изолированных и подключенных к шине конфигураций, доступно несколько массивов высокоскоростных оконечных микросхем, предназначенных для использования в оконечных устройствах FPGA, использующих стандарты ввода-вывода LVDS или LVPCL. Типичные области применения: игрушки, сотовые телефоны, мобильные устройства и потребительские товары.

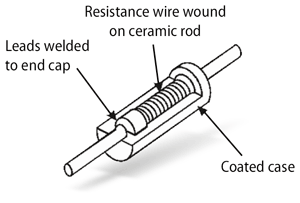

Bourns предлагает широкий ассортимент резисторов с проволочной обмоткой, с осевыми выводами и корпусами для поверхностного монтажа. Эти резисторы изготавливаются путем наматывания проволоки из высококачественного резистивного сплава вокруг керамического сердечника с низким термическим сопротивлением. Резисторы с проволочной обмоткой обладают превосходной импульсной способностью и также доступны в неиндуктивном исполнении.
Резисторы с осевыми выводами серий W, WS и FW с проволочной обмоткой покрыты материалом, соответствующим стандарту UL 94V-0.
Осевой плавкий резистор серии FW признан UL1412 и предлагает интегрированное решение, поскольку обеспечивает как защиту от пускового тока, так и защиту от сверхтока с плавкими предохранителями.
Резисторы серии PWR покрыты литой эпоксидной оболочкой, которая обеспечивает защиту резистивного провода от окружающей среды. Благодаря тому, что они имеют концевые заделки, они подходят для поверхностного монтажа.

Серия	Диапазон сопротивления	Допуски	Температурный коэффициент	Мощность (Вт)	Тип монтажа
FW Series Fusible	4.7... 100 ohms	5 %	±200 ppm	1, 2, 3, 5, 7	Осевая проволочная обмотка со сквозным отверстием
W Series	15... 150 ohms	5 %	±300 ppm	1-10	Осевая проволочная обмотка со сквозным отверстием
WS Series Surge Withstand	15 ohms... 3.3 kilohms	5 %	±200 ppm	1-8	Осевая проволочная обмотка со сквозным отверстием
PWR1913	0.01-400 ohms	1 %, 5 %	±20... ±150 ppm	0.5	Поверхностный монтаж с проволочной обмоткой

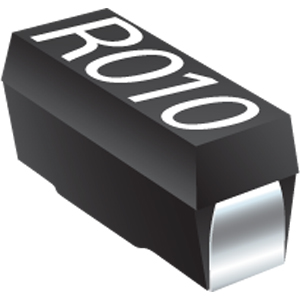

PWR2010	0.1-1K ohms	0.5 %,1 %, 5 %	±20 ... ±90 ppm	0.5	Поверхностный монтаж с проволочной обмоткой

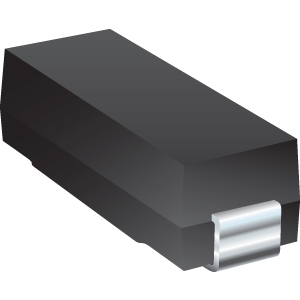

PWR2615	0.01-3k ohms	1 %, 5 %	±20... ±150 ppm	1	Поверхностный монтаж с проволочной обмоткой
PWR3014	0.1-4K ohms	0.5 %,1 %, 5 %	±20 ... ±90 ppm	1	Поверхностный монтаж с проволочной обмоткой
PWR4318	0.1-8K ohms	0.5 %,1 %, 5 %	±20... ±90 ppm	2	Поверхностный монтаж с проволочной обмоткой
PWR4525	0.01-15k ohms	1 %, 5 %	±20... ±150 ppm	2	Поверхностный монтаж с проволочной обмоткой
PWR5322	0.1-15K ohms	0.5 %,1 %, 5 %	±20... ±90 ppm	3	Поверхностный монтаж с проволочной обмоткой
PWR6327	0.01-25k ohms	1 %, 5 %	±20... ±150 ppm	3	Поверхностный монтаж с проволочной обмоткой
