Трансформаторы тока серии LCTB с прямоугольным окном

Трансформаторы серии LCTB предназначены для подключение в качестве первичной обмотки проводников круглого сечения или через втулку.

Трансформаторы могут устанавливаться на базу с помощью специальных зажимов. Клеммы вторичной цепи покрыты подвижными крышками. Трансформаторы тока доступны для вторичного тока 5 A или 1 А.

Корпус трансформатора изготовлен из специального огнезащитного материала с высокой механической прочностью.

Трансформаторы LCTB производятся с первичными обмотками для диапазонов токов 30...600 А.

Наименование	Диаметр отверстия, мм	Первичный ток, А	Шина, мм	Класс точности	Купить
LCTB 45/21 (40)	20	50…400	20х10	0,5; 1
LCTB 50/21 (30)	21	50…400	20х10	0,5; 1
LCTB 50/21 (50)	21	50…400	20х10	0,5; 1
LCTB 62/20 (40)	-	50…400	20 x 12 2 x 15 x 6	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 74/20 (45)	20	30…400	20х10	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 50/30 (30)	36	75…600	30x10; 20x15 20x20 2x20x10	0,5; 1
LCTB 50/30 (50)	26	75…600	30x10; 20x15; 20x20; 2x20x10	0,5; 1
LCTB 62/30 (40)	30	50…800	30x10 2x25x10	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 62/30 (50)	28	40…800	30x10 2x25x10	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 74/30 (45)	26	30…800	30x15 2x20x10	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 62/40 (40)	31	100…800	40x10 2x30x10	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 86/40 (45)	36	50…1000	40x10 2x30x15	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 74/40 (45)	35	40…1000	40x12 2x30x15	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 74/50 (45)	41	100…1000	50x12 2x40x10	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 86/50 (45)	46	100…1250	50x12 2x40x15	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 86/60 (45)	51	100…1600	60x12 2x50x15	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 104/60 (45)	54	100…1600	60x12 2x50x15 2x40x20	0.2S; 0.2; 0.5S; 0.5; 1
LCTB 104/80 (45)	65	200…2000	80x12 2x60x15 2x50x25	0.2S; 0.2; 0.5S; 0.5; 1

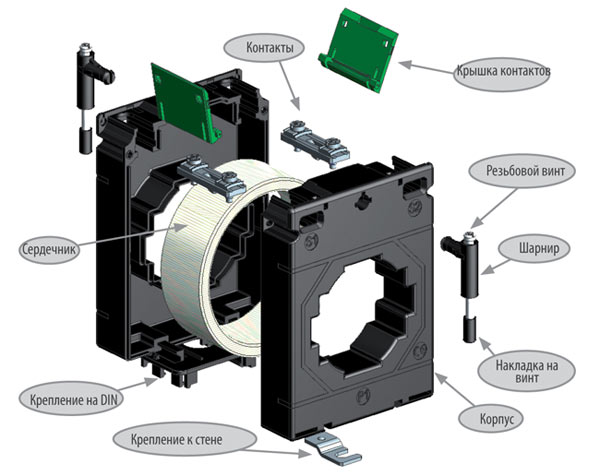

Аксессуары для токовых трансформаторов
