Lumel

Модули ввода/вывода

Программируемые логические контроллеры предназначены для работы в составе распределенных систем автоматического управления на базе последовательных интерфейсов по протоколу MODBUS. Они могут работать совместно с цифровыми и аналоговыми модулями ввода/вывода, измерительными преобразователями, регуляторами, регистраторами, цифровыми измерительными приборами, операторскими панелями и т.д.
Контроллеры обеспечивает совместную работу как с приборами Lumel, так и с приборами других производителей. С помощью бесплатного инструментального программного обеспечения CPDev пользователь может разработать, проверить и загрузить в контроллер рабочий проект, содержащий как дискретную логику, так и сложные нестандартные алгоритмы регулирования.
Модули аналоговых входов типа SMх предназначены для преобразования стандартных сигналов, сопротивления или температуры в цифровые данные, доступные через порт RS-485 или RS-232 с помощью протокола MODBUS.
Измерения могут проводиться независимо в 2х, 4х и 8 каналах (в зависимости от модели).
Порты RS-485 и RS-232 гальванически изолированы от цепей входных сигналов и питания.
Программирование модуля возможно с помощью порта RS-485 или RS-232.

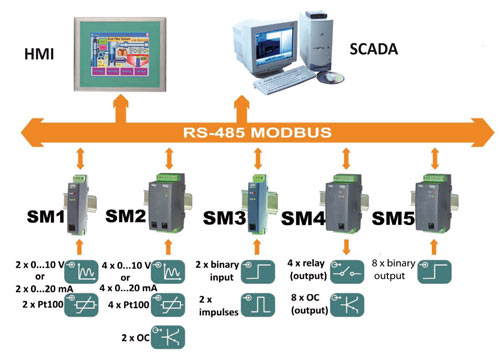

Пример использования
PD8

Параметры SM1 SM2 SM3 SM5 SM4 S4AI S4AO
Внешний вид SM1 SM2 SM3 SM5 SM4 S4AI S4AO
Купить
Входы/выходы 2 4 2 8 4/8 4 4
Интерфейс RS-485 Modbus Slave
RS-232 для конфигурации
RS-485 Modbus
(Slave),
USB for confi guration
2хRS-485 Modbus
(Slave/Master)
USB для конфигурации
Скорость передачи данных 2400; 4800;
9600; 19,2к; 38,4к;
57,6к; 115кбит/с
1200; 4800;
9600; 19,2кбит;
38,4к; 57,6кбит;
115,2кбит/с
Напряжение питания 85…253 В a.c./d.c.; 20…50 В a.c./d.c. 85...253 В a.c./ 90...300 В d.c.
20...40 В a.c. / 20...60 В d.c.
Степень защиты IP40
Габаритные размеры 22.5х120х100 мм 45х120х100 мм 22.5х120х100 мм 45х120х100 мм 45х120х100 мм 53х110х60 мм
