Lumel

Безбумажные регистраторы

Приборы предназначены для измерения, показания и регистрации сигналов от одного до двенадцати аналоговых датчиков температуры, расхода, давления и других параметров технологических процессов.

Область применения
технологическая и экономическая альтернатива для обычных самописцев, использующих бумагу
запись и контроль за технологическими параметрами во всех отраслях промышленности
защита данных измерения от внезапного отключения напряжения питания сети

Преимущества
Электронная регистрация заменяет печать и диаграммную бумагу, не требует расходных материалов.
Универсальные входы измеряют все виды сигналов, гарантируют универсальные возможности эксплуатации прибора.
Возможность увеличивать количество регистрируемых сигналов.
Сохранение данных калибровки и настроек во FLASH-памяти при внезапном отключении питания.
Надёжная архивация данных измерения во внутренней энергонезависимой памяти, во FLASH-памяти или передавать по сети.
Программное обеспечение для конфигурирования, работы с архивами, экспорт в SQL- 3, 6, 9, 12 аналоговых, 4, 8, 16 цифровых входов- Интерфейсы RS-485, Ethernet, USB.

Параметры HT20 N30B KD7 KD8 SM61
Внешний вид HT20 N30B KD7 KD8 SM61
Купить
Кол-во каналов - до 100 до 12 (24 для записи) до 6 до 2500
Вход встроенный датчик температуры и влажности Modbus RTU Master, 10 групп (10 регистраторов в каждой) программируемый (3, 6, 9, 12 входов), Pt100/500/1000,
Ni100, Cu100, J, K, N, E, R, S, T, B, L, 20мА, 9999мВ, 50…2000Ом, 0…2000Ом, логический вход 0/5…24В d.c. (8 или 16 штук), Modbus RTU Master (24 регистра)
программируемый (3, 6 входов), Pt100/500/1000,
Ni100, Cu100, J, K, N, E, R, S, T, B, L, 20мА, 9999мВ, 50…2000Ом, 0…2000Ом, логический вход 0/5…24В d.c. (4 или 8 штук)
порт II: Modbus RTU Master, (100 групп по 25 регистров в каждой), 2 логических входа (опция)
Выход - 4 реле, 2 нормально разомкнутых (N0 + опция 2 перекидных), 1 аналоговый (опция) реле (8, 16), твердотельные реле OptoMOS (8, 16), аналоговый (4, 8), 0…5, 0/4…20мА, 0…5В, 1…5В, 0…10В, вход питания (2х24В d.c., 30мА) реле (6, 12) порт I: Modbus RTU/PCP
Slave,
2 реле (опция)
Диапазон измерения -20...60°C, 0...100% RH - - - -
Интерфейс Ethernet (WWW, FTP,
SMTP, DHCP)
максимум 2 x RS-485 Modbus
Master, Slave
2 x RS-485 (Modbus Slave, Master)
1 RS-232 (Modbus Slave)
USB-порт 1.1
Ethernet 10 Base-T
RS-485 (Modbus Slave)
USB-порт 1.1
2 x RS-485 (Modbus Slave, Master)
1 RS-232 (Modbus Slave)
USB-порт 1.1
Ethernet 10/100 Base-T
Память внутренняя, 8 ГБ внутренняя – 308000 значений, внешняя – карта MMC/SD до 4 ГБ внутренняя до 6 МБ, внешняя – карта CF до 4 ГБ 1 ГБ
Дисплей LCD 2х16 знаков трехцветный LED, 5-значный (14 мм) сенсорный LCD 5,7’’ типа TFT, 320х240 пикселей -
Напряжение питания 6 V d.c., PoE IEEE 802.3af - опция 85...253В a.c. (40...400Гц);
90...320В d.c.,
20...40В a.c. (40...400Гц);
20...60В d.c.
90...230...253В a.c. 85...253В a.c.,
90...300 В d.c.,  20...40 В a.c.,
20...60 В d.c., 10...16 В a.c.,
10...20 В d.c.
Степень защиты IP20 IP65 IP40/IP20
Габаритные размеры 150 x 100 x 30 мм 96 x 48 x 93 мм 144 x 144 x 171 мм 144 x 144 x 171 мм 45 x 120 x 100 мм
Доп. функции - отображение данных на LCD дисплее
- сообщение на эл. почту в случае аварийных сигналов
- конфигурация параметров через web browser
- масштабирование по 21 точечной характеристике
- бесплатное ПО
- экспорт данных в MySQL
- множество форм представления данных
- серверы WWW и FTP (KD7)
- ОС Windows® CE
- ПО RD SETUP, KD CHECK, KD CONNECT, KD ARCHIVE
- уровни доступа пользователей
- меню на 8 языках
- HTTP (визуализация онлайн)
- DHCP
- FTP-сервер
- RTC (часы реального времени)

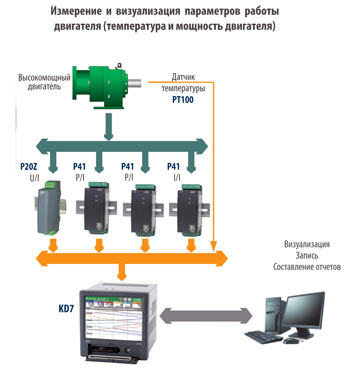

Примеры использования

01
01
01
01
