Контроллеры и терморегуляторы

Регуляторы и контроллеры предназначены для контроля температуры и других физических величин (влажности, давления, уровня, потока и т.п.), преобразованных в стандартный аналоговый сигнал.

Регулирование производится по двум схемам:
— дискретное или пороговое, когда при достижении определенного заданного уровня сигнала включается или выключается дискретный сигнал управления
— PID-регулирование или регулирование в т.н. контурах с обратной связью. В некоторых моделях применен алгоритм с самонастройкой - SMART PID

Параметры	RE22	RE70	RE71	RE81	RE72	RE82	RE92
Внешний вид
Купить
Кол-во каналов	1	1	1	1	1	1	2
Вход	программируемый, Pt100/1000, J, T, K, S, R, B, E, N, L, 0/4…20мА, 0…5/10В	программируемый, Pt100/1000, J, T, K, S, R, B, N	заданные значения: Pt100 J, K, S		программируемый, Pt100/1000, J, T, K, S, R, B, E, N, L, 0/4…20мА, 0…5/10В		программируемы, 2хPt100/500/1000, Ni100, Cu100 J, T, K, S, R, B, E, N, L, 0/4…20мА, 0…5/10В
Доп. вход	-	-	-	-	логический/трансформатор тока входной/0/4...20мА (опция)	2 логических/трансформатор тока входной/0/4...20мА (опция)	3 логических/0/4...20мА/0...5/10В/потенциометр (100) 1000 Ом (опция)
Выход	реле, транзисторный выход 0/5В	реле	реле, логический 0/6В	2 реле, 1 реле+ 1 логический 0/6В	2 реле/логический 0/5В/аналоговый 0/4…20мА/0…10В (опция), выход питания 24В d.c, 30мА (опция)	2 реле/логический 0/5В/аналоговый 0/4…20мА/0…10В (опция), выход питания 24В d.c, 30мА (опция)	макс. 6 реле/2 логических/2 аналоговых 0/4…20мА/0…10В (опция), выход питания 24В d.c, 30мА (опция)
Интерфейс	-	RS-485 Modbus	-		RS-485 Modbus		RS-485 Modbus, Ethernet (опция)
Выход сигнализации	-	-	-	1	максимум 2	максимум 3	максимум 6
Дисплей	красный LED.4-х значный (9.2мм)		красный LED.4-х значный (7.6мм)	красный, зеленый LED, 2х4 знака (7.6мм)		красный, зеленый LED, 2х4 знака (7.6мм) +2 шкалы	цветной LED 3,5’’ TFT 320×240 пикселей
Напряжения питания	230, 110, 24В  a.c.	230В a.c			85…253D  a.c./ d.c.  20…40D  a.c./d.c.		85…253D  a.c./ d.c.
Степень защиты	IP40	IP65
Габаритные размеры	48 x 48 x 93 мм			48 x 96 x 93 мм	48 x 48 x 93 мм	48 x 48 x 93 мм	96 x 96 x 99 мм
Доп. функции	плавный пуск	-	-	-	плавный пуск 6 типов сигнализации функция блокировки сигналов тревоги программное управ-е (15 программ по 15 сегментов в каждой)	плавный пуск 6 типов сигнализации функция блокировки сигналов тревоги программное управ-е (15 программ по 15 сегментов в каждой)	плавный пуск 6 типов сигнализации функция блокировки сигналов тревоги запись параметров на SD FTP сервер (опция) программное управ-е (20 программ по 165 сегментов в кажой)

Параметры	RE55	RE60	RE62	RE01	RL10
Внешний вид
Купить
Кол-во каналов	1	1	1	1	1
Вход	заданный Pt 100 J, K, S		программируемый, Pt100, J, K ± 20 mA, ± 10 V, ± 60 mV	заданный Pt100, Pt1000 NTC	программируемый, Pt100/1000 J, T, K, S, R, B, N
Доп. вход	-	-	-	логический	-
Выход	2 релейных, 1 логический 0/5В + 1 релейный	2 релейных, 1 логический 0/5В, 1/2 релейных (опция)	3 релейных, 2 релейных и 1 аналоговый выход питания 24В d.c. - опция	2 релейных (1 x NOC 10A/230В, 1хNO 5A/230В)	релейный
Интерфейс	-	-	RS-485 (опция)	-	RS-485
Выход сигнализации	1	максимум 2 - опция	максимум 3	максимум 2	-
Дисплей	зеленый LED, 4 знака (10мм)	LCD (2х8 знаков)	OLED 128х64 pixel, оранжевый	красный LED, 4 знака (14мм)	красный LED, 4 знака (9.2мм)
Напряжение питания	85 .. 253 В d.c./a.c.	24/110/230В a.c, 18...72В d.c	22...60В a.c/20...60В d.c, 60...253В a.c/60...300В d.c	230В a.c	230В a.c
Класс защиты	IP40		IP30	IP65
Габаритные размеры	96 x 96 x 65 мм	45 x 100 x 120 мм	53 x 110 x 60.5 мм	76 x 34 x 80 мм	48 x 48 x 93 мм

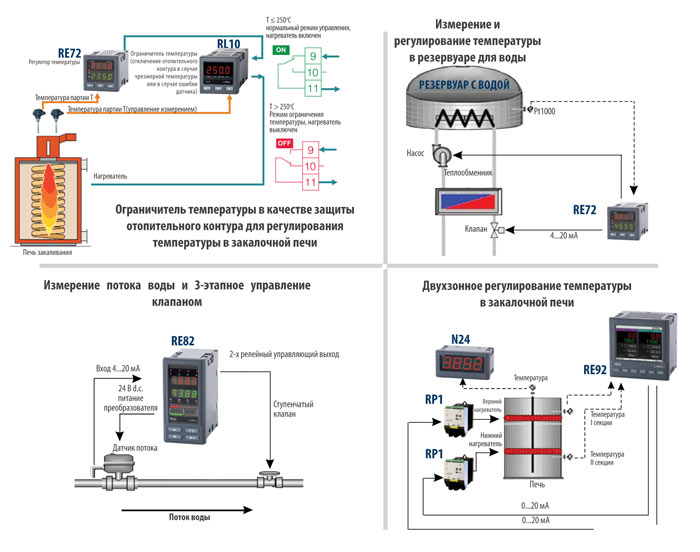

Пример использования
