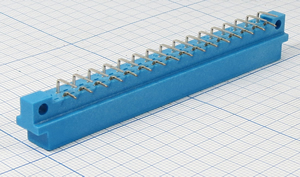

Соединители СНП

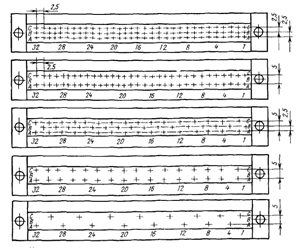

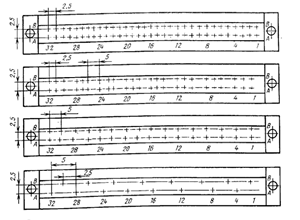

Прямоугольные соединители предназначены для соединения и разъединения электрических цепей постоянного, переменного (с частотой до 3 МГц) и импульсного токов в аппаратуре с печатным и объемным монтажом. Соединители состоят из вилки и розетки. Корпуса всех разъемов имеют одинаковый размер, они различаются количеством контактов и рядов (2 или 3). Различное число контактов получают изменением их расположения. Разъемы СНП58/СНО63 имеют 16, 32, 48, 64 и 96 контактов, разъемы СНП59/СНО64 16, 32, 48 и 64 контакта.

Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея и росы, солнечной радиации, и могут работать при температуре до 100°С.
Вилки соединителей предназначены для установки и монтажа пайкой на сменной печатной плате. Розетки СНП58/59 устанавливаются на монтажной плате, присоединение к проводам осуществляется методом модицифированной накрутки двух одножильных проводов с диаметром жилы 0.2-0.25 мм. Розетки СНО63/64 предназначены для монтажа пайкой одного провода сечением до 0.2 кв.мм или двух проводов сечением до 0.14 кв.мм каждый.
Вилки соединителей СНП58 могут сочленяться с розетками как СНП58, так и СНО63, а вилки СНП59 с розетками СНП59 и СНО64.
Пайку производят мягкими припоями с бескислотным флюсом. Температура пайки не должна превышать 240°С, а время пайки – 5 секунд.

Система обозначений

1. Серия
2. Количество контактов
3. Условный размер корпуса
4. Часть соединителя: Р – розетка, В – вилка
5. Номер итпоконструкции: 20 – прямое соединение
6. Исполнение: В - всеклиматическое

Электрические характеристики

Рабочее напряжение:
   при шаге 2.5 мм – 250 В
   при шаге 5 мм – 400 В
   при шаге 10 мм – 1000 В
Ток: 1 А на контакт
Сопротивление контактов: 0.015 Ом
Сопротивление изоляции: 5000 МОм
Количество соединений: 500

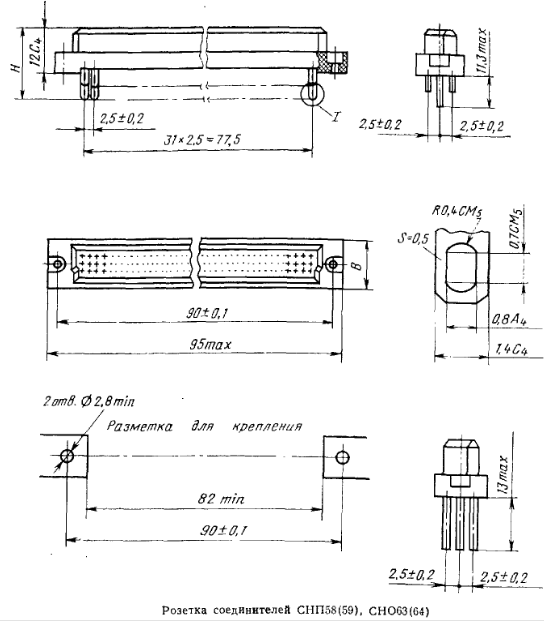

Габаритные размеры
