SJ MOSFET на 500-800В от корейского производителя SEMIHOW

10 января 2020

Транзистор MOSFET

На рынке электронных компонентов представлено большое количество высоковольтных мосфетов различных производителей, в том числе и выполненных по технологии Super Junction (SJ).
В данным обзоре представляем продукцию корейского производителя SEMIHOW, одного из бывших  подразделений SAMSUNG. Целевым применением данной серии  являются производители источников питания для LED, UPS, адаптеров, зарядных устройств, сварочных аппаратов.

Особенностью данной серии являются пониженное тепловыделение и стабильность характеристик, что позволяет сохранять заданные выходные параметры в процессе работы.
Транзистор MOSFET

Особенностью данной серии являются пониженное тепловыделение и стабильность характеристик, что позволяет сохранять заданные выходные параметры в процессе работы.

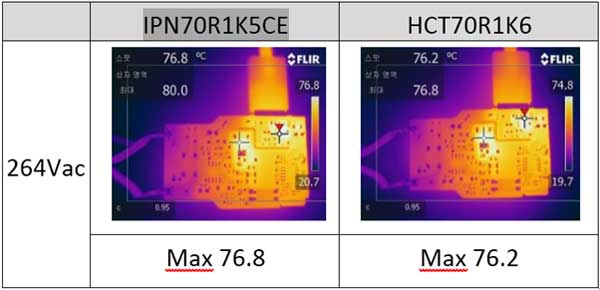

Как пример можно привести сравнительный тест между HCT70R1K5E (SEMIHOW) и IPN70R1K5CE (INFINEON) при использовании в 15W зарядном устройстве для SAMSUNG GALAXY S9.

Как видно, на тепловизоре, кристалл HCT70R1K5E ведёт себя более стабильно.

Транзистор MOSFET

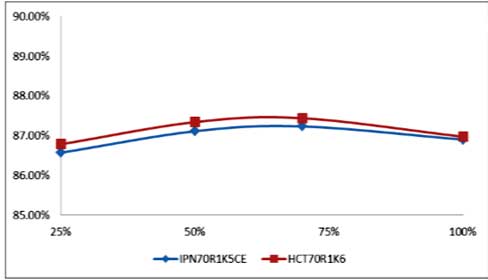

И показывает более высокую эффективность :

Транзистор MOSFET

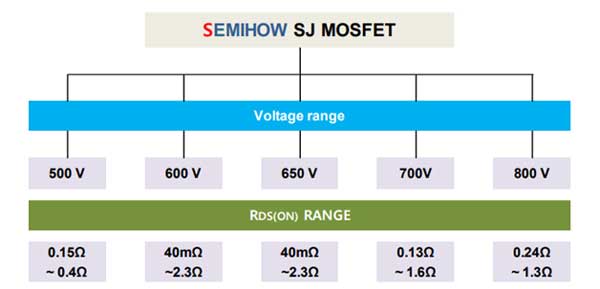

В линейке SEMIHOW представлены мосфеты на разные напряжения от 500В до 800В, как пример рассмотрим на 800В в производимых корпусах  и их аналоги:

RDS(on) MAX TO-220F TO-262 TO-252 TO-251
 [mΩ] (I2-PAK) (DPAK)  (IPAK)
250 HCS80R250T
380 HCS80R380R
500 HCS80R500R
650 HCS80R650E   HCD80R650E
1400 HCS80R1K4E   HCD80R1K4E HCU80R1K4E

SEMIHOW INFINEON Fairchild STM Toshiba MagnaChip Toshiba
HCS80R1K4E IPA80R1K4CE FCPF1300N80Z STP7NK80ZFP STF6N80K5     TK10A80E
HCD80R650E IPA80R650CE FCPF650N80Z   STF10N80K5 TK10A80W MMF80R650PTH
HCS80R500R IPA80R460CE FCPF400N80Z STF11NM80 STF13N80K5 TK12A80W MMF80R450PTH
HCS80R380R IPA80R310CE FCPF290N80 STF18NM80 STF23N80K5 TK17A80W
HCD80R1K4E IPD80R1K4CE FCD1300N80Z   STD6N80K5
HCU80R1K4E IPU80R1K4CE

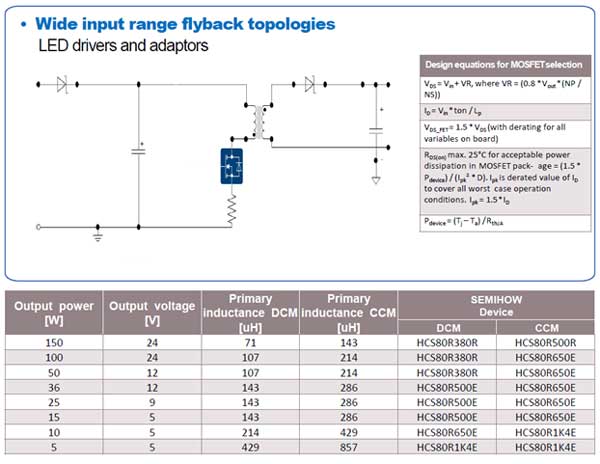

Как пример можно рассмотреть расчёт для LED драйвера или адаптера на выходную мощность от 5 до 150Вт и выходное напряжение на 5-24В:

Транзистор MOSFET

По техническим вопросам пишите:
Sergei Morozov s.morozov@platan-energo.ru
