30 июля 2018

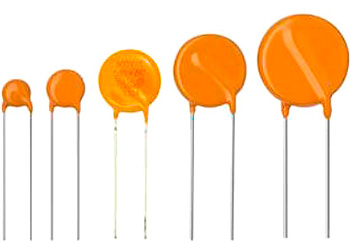

Дисковые оскид-цинковые варисторы в ассортименте компании Vishay представлены серией VDR.
К ключевым преимуществам варисторов относятся низкий ток утечки, широкий диапазон рабочих напряжений, низкое потребление в режиме покоя, высокая нагрузочная способность по току, очень хорошие характеристики напряжения срабатывания.
В серию VDR входят две линейки варисторов: стандартные серии VDRS с максимальным током до 6500А и мощные серии VDRH с током до 10000А. Первые выпускаются в дисковых корпусах диаметром от 5 до 14 мм, вторые – от 5 до 20 мм. Мощные варисторы VDRH имеют расширенный температурный диапазон до +125°С.
Особенности
— Высокочистые оксид-цинковые дисковые варисторы с низким β (тангенс угла отклонения от горизонтали)
— Эпоксидное покрытие без применение галогенов
— Прямые и формованные выводы
Область применения
Защита от перегрузки по напряжению и переходных процессов:
Источники питания, ламп балласты, переключение индуктивной нагрузки, подавление выбросов, общая защита от помех, связанных с попаданием молнии.
Спецификация серии VDR
— Минимальное рабочее напряжение АС: 11 В среднекв.
— Максимальное рабочее напряжение АС: 680 В среднекв.
— Минимальное рабочее напряжение DC: 14 В
— Максимальное рабочее напряжение DC: 895 В
— Ток 8/20мкс макс: 10000А пик.
— Поглощение энергии 10/1000 макс.: 620 Дж
— Диапазон рабочих температур: -40…+125°С
Варистор – это полупроводниковый резистор, электрическое сопротивление (проводимость) которого нелинейно зависит от приложенного напряжения, то есть обладающий нелинейной симметричной вольт-амперной характеристикой и имеющий два вывода. Обладает свойством резко уменьшать своё сопротивление с миллиардов до десятков Ом при увеличении приложенного к нему напряжения выше пороговой величины.
