SHT30 датчики температуры и влажности

22 июня 2015

Купить

Новые датчики температуры и влажности SHT3x открывают новый уровень в технологии измерений. Их разработке предшествовал 15-летний опыт компании на рынке CMOS-датчиков. Линейка SHT3x состоит из трех моделей: базовой модели SHT30, стандартной SHT31 и высокоэффективной SHT35 (начало продаж в конце 2015 года). Каждая модель выпускается в двух модификациях: с аналоговым выходом по напряжению и с цифровым выходом I2C.

SHT30

SHT30

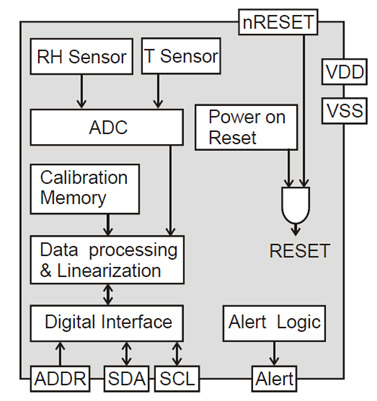

В функционал датчиков входят схема обработки и усиления сигнала, схема линеризации сигнала, блок памяти калибровки, АЦП и схема сброса по питанию. Цифровой интерфейс I2C передачи данных имеет скорость до 1 МГц и две адресные ячейки с возможностью выбора. Традиционно, компания Sensirion предлагает датчики с широким диапазоном питающих напряжений, от 2.4 до 5.5 В.

Модельный ряд

SHT30 – базовая версия, точность измерения влажности +/-3%
SHT31 – стандартная модель, точность измерения влажности +/-2%
SHT35 - начало продаж в конце 2015 года

Особенности

Диапазон измерения температуры: -40…+125°С
Диапазон измерения относительной влажности: 0 – 100%
Точность измерения: 3%
Время отклика: 8 с
Тип выходного сигнала: I2C, выход по напряжению
Диапазон напряжения питания: 2,4-5,5 В
Габаритные размеры: DFN корпус, 2,5х2,5х0,9 мм
Потребляемая мощность: 4,8 мкВт
Полностью калиброваны

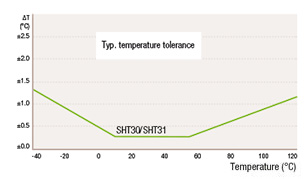

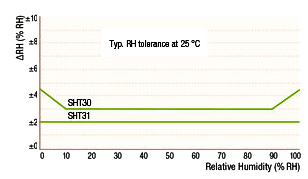

Графики точности измерения температуры и относительной влажности

Технические характеристики датчика SHT30

Параметр Влажность Температура
Диапазон измерений 0-100% -40…+125°С
Точность 3% 0,3°С
Повторяемость 0,15% 0,07°С
Гистерезис 0,8% -
Время отклика 8 с 2 с
Долгосрочная стабильность менее 0,25%/год менее 0,03°С/год
