Высоколинейные аналоговые оптопары

28 сентября 2015

Купить

Как известно, оптопары обладают большой нелинейностью и используются, главным образом, для развязки цифрового сигнала. Однако достаточно хорошую линейность могут обеспечить «сдвоенные» оптопары типа HCNR200/HCNR201.

Конструктивно такие оптопары представляет собой два фотоприемника, симметрично расположенных между светодиодом. Один из фотодиодов включен в цепь обратной связи операционного усилителя. С помощью такого решения нелинейность передаточной характеристики оптопары устраняется.
Входной фотодиод можно использовать для контроля и стабилизации излучения светодиода. Таким образом, устраняются нежелательные явления нелинейности и погрешности светодиода. Фотодиод на выходе обеспечивает фототок, который имеет линейную зависимость от излучения светодиода. Близко расположенные фотодиоды и усовершенствованный конструктив корпуса гарантируют высокую линейность и стабильные значения коэффициента усиления.

Оптопары достаточно универсальны и могут работать в разных режимах, включая униполярный/биполярный, ac/dc и инвертирующий/неинвертирующий. Они могут работать в схемах с отрицательным, положительным или двуполярным питанием, в схемах с выходом 4-20 мА.
Основная сфера применения – это измерение тока и контроль напряжения в электроприводах, импульсных источниках питания и инверторах. Здесь они используются в составе обратных связей системы для отслеживания скорости двигателя и перемещения.

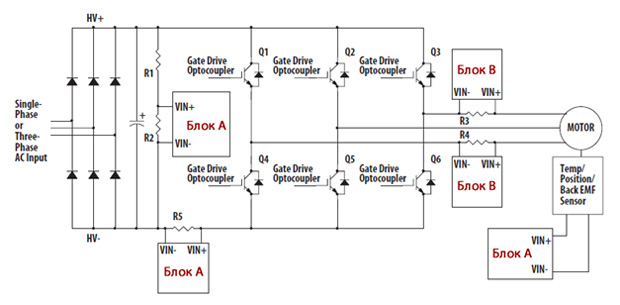

Ключевыми компонентами приводов с регулируемой скоростью вращения являются IGBT/MOSFET транзисторы, драйверы затвора и микроконтоллеры, которые получают данные с датчиков тока и напряжения для стабильного и надежного функционирования системы. Нормы безопасности требуют, чтобы высоковольтные и низковольтные части оборудования были защищены через гальваническую изоляцию. Датчики HCNR200/201 обеспечивают высокое напряжение изоляции (5000 В в течение 1 минуты) и предназначены для контроля постоянного напряжения шины, постоянного тока шины и переменного тока фаз. Типичное применение таких датчиков показано на блок-схеме.

Коэффициент передачи тока для HCNR201 составляет 0,25-0,75%, для HCNR200 – 0,36-0,72%. Лучшее значение линейности тока фотодиода составляет 5 нА – 50 мкА.
Оптопары HCNR200/201 могут использоваться для изоляции аналоговых сигналов в широкой сфере применений, где требуется стабильность, линейность, широкая рабочая полоса и небольшая стоимость комплектующих.

Наим-е	Корпус	Напр-е изоляции, В	CMR макс.	Transfer Gain, % (max)	Нелинейность DC, % (макс.)
HCNR200	400 mil DIP-8	5000	0,75	+/-15	0.25
HCNR201	400 mil DIP-8	5000	0,72	+/-5	0.05

Особенности:

— малая нелинейность: 0,01%
— низкий температурный коэффициент усиления: -65 ppm °С
— широкая полоса: от DC до 1,5 МГц
— гибкость различных схемотехнических решений
— прочность изоляции 5000 Вrms
