StrongIRFET транзисторы на 20-30 В с ультранизким сопротивлением Rds(on)

ГЛАВНАЯ
01 апреля 2013

Компания International Rectifier расширила линейку транзисторов StrongIRFET™ моделями на 20, 25 и 30 В, которые предназначены для высокоэффективных вычислительных систем и коммуникационного оборудования.

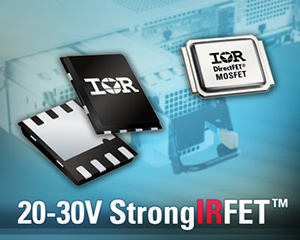

StrongIRFET™

StrongIRFET™

Семейство полевых транзисторов торговой марки StrongIRFET™ отличается сверхнизкими параметрами сопротивления канала в открытом состоянии. Например, новый транзистор IRL6283M на 20 В имеет сопротивление 500 мкОм и выпускается в корпусе DirectFET®, площадь которого занимает 30 кв.мм. Малые потери на проводимость делают их привлекательными для силовых схем ИЛИ (ORing) и электронных предохранителей (eFuse). Новые приборы можно подключать к шине 3.3, 5 или 12 В. Их потери на токе 20А на 15% ниже, чем у лучших транзисторов в корпусе PQFN с той же площадью 30 кв.мм. Поэтому использование новых транзисторов позволит разработчикам сократить число компонентов обвязки в схемах с высоким протекающим током.

Также, семейство транзисторов StrongIRFET™ включает модели в PQFN корпусах со стандартным посадочным местом.


Как и другие транзисторы в корпусе DirectFET®, новые приборы имеют двухстороннее охлаждение для лучшей теплопроводности и конструкцию без применения проволочных перемычек, что значительно повышает их надежность. Кроме того, корпуса DirectFET® полностью соответствуют директиве RoHS.


Технические характеристики

Наим-е Напр-е Макс. напр-е затвор-исток Корпус Ток Сопр-е RDS(on)
(тип./макс.)
(В) (В) (A) при 10В при 4.5В при 2.5В
IRL6283M 20 12 DirectFET® MD 211 .50/.75 .65/.87 1.1/1.5
IRFH8201 25 20 PQFN 5x6B 100 .80/.95 1.20/1.60 -
IRFH8202 .90/1.05 1.40/1.85
IRFH8303 30 .90/1.10 1.30/1.70
IRFH8307 1.1/1.3 1.7/2.1
IRF8301M DirectFET® MT 192 1.3/1.5 1.9/2.4
