Тепловые выключатели
При нормальной работе электросети и всех приборов через автоматический выключатель протекает электрический ток. Однако если сила тока по каким-либо причинам превысила номинальные значения, происходит размыкание цепи из-за срабатывания расцепителей автоматического выключателя.
W31-

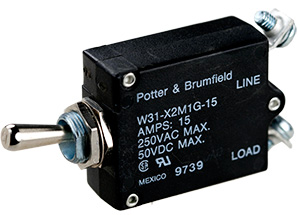

W31 - это однополюсные тепловые выключатели перекидного типа со свободным расцеплением, предназначенный для защиты электрических цепей от перегрузки по току в диапазоне от 0,5 до 50 А. Выключатели используются в качестве дополнительной защиты и предназначены для работы в цепях постоянного (до 50В) и переменного (до 250В) тока. При срабатывании тепловой защиты принудительное включение невозможно.
Технические характеристики:
—Максимальное рабочее напряжение: 50 В пост.тока или 240 В перем.тока (до 400 Гц)
—Перегрузка по току: 10 х номин.ток
—Разрывающая способность: 2000 А/50 ВDC для моделей на 0,5-25А, 2000 А/120 В АС для моделей 10-20А
—Напряжение пробоя: 1500 В rms
—Износостойкость: 6000 циклов при 100% нагрузке
— Вес: менее 57 г
Монтажное отверстие: 9.5-9.8 мм

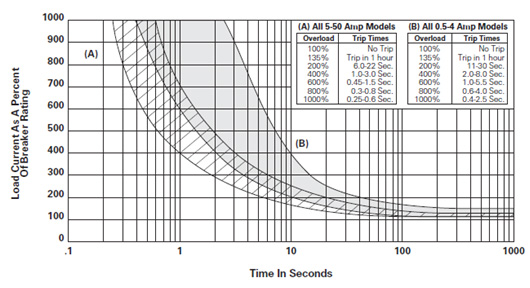

Характеристика срабатывания
Одним из определяющих параметров выбора автоматических выключателей является характеристика срабатывания. Она показывает время срабатывания автомата в зависимости от силы тока, протекающего через автомат. Последняя измеряется в процентах от номинальной нагрузки.
Важность этой характеристики позволяет организовать защиту по току с минимальным количеством ложных срабатываний. Например, в энергетическом оборудовании возможно кратковременное увеличение силы тока, что не должно приводить к срабатыванию автомата. В другом случае, включение электромотора может создать в линии бросок тока, в несколько раз превышающий номинальный.
Наименование | Ток срабатывания, А | Рабочее напряжение, В | Макс. сопротивление, Ом |
W31-X2M1G-5 | 5 | 250 В перем.тока / 50 В пост.тока | 0.03 |
W31-X2M1G-10 | 10 | 0.01 | |
W31-X2M1G-15 | 15 | 0.006 | |
W31-X2M1G-20 | 20 | 0.004 | |
W31-X2M1G-25 | 25 | 0.003 |
