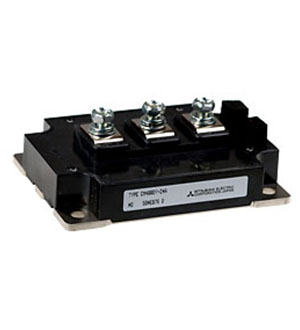

CM400DY-24A, модуль 2 IGBT 1200В 400A 5 поколение A серия

Силовые IGBT модули А-серии 5-го поколения предназначены для применения в системах электропривода, сервопривода и оборудования для электросварки. Производство модулей А-серии 5-го поколения совмещает в себе две уникальных технологии: это CSTBT - Carrier Stored Trench Bipolar Transistor (траншейный транзистор с накоплением заряда), и LPT - Light Punch Through (технология легкого пробоя), что даёт низкое напряжение насыщения коллектор-эмиттер VCE(sat)= 2,4 В при температуре перехода 125оC, низкую энергию переключения E(on) и E(off), а также высокую надежность при коротком замыкании. 5-е поколение модулей А-серии благодаря особому соединению контактов и кристалла внутри модуля имеет низкую внутреннюю индуктивность.
Благодаря использованию подложки из материала AlN достигнуто превосходное тепловое сопротивление по сравнению с существующими на рынке приборами аналогичного класса. Кроме этого, получены улучшенные характеристики термоциклирования за счет внедрению технологии Wire Bumps. Такая технология позволила значительно увеличить производительность модуля.
В результаты, силовые модули Mitsubishi работают с выходными токами на 10% выше рыночных стандартов, а также имеют на 15% улучшенное термосопротивление переход-корпус.
