MPW-2, вилка на плату 5.08мм прямая (134(5.08)-02ST)

Номенклатурный номер: 10719
Производитель: NXU

Номенклатурный номер: 10719

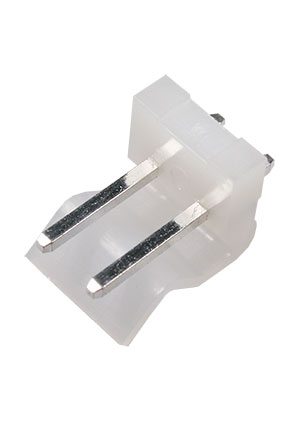

MPW-2, вилка на плату 5.08мм прямая (134(5.08)-02ST) NXU

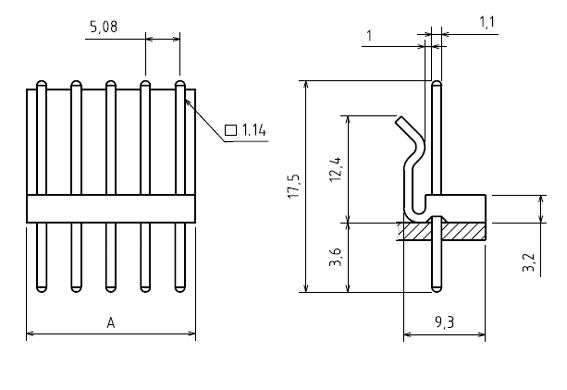

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: MPW-2

Заводская упаковка: на поддоне по 1000 шт.

Серия MPW
Производитель NXU
Функциональное назначение вилка
Количество рядов 1
Шаг контактов,мм 5.08
Количество контактов в ряду 2
все параметры
Наличие:  13112 шт.
со склада в Москве
Цены :
от 2000 - 2.75 руб.
от 1400 - 3.06 руб.
от 800 - 3.36 руб.
от 200 - 3.67 руб.
от 20 - 6.00 руб.
мин.заказ 20
Разъемы низковольтного питания используются для подводки питания и управляющих сигналов к внутренним устройствам. Разъемы выпускаются с шагом 2.5 (серия OWF, CWF), 2.54 мм (серия WF), 3.96 мм (серия PWL, PW) и 5.08 мм (серия MPW). Гнездо (розетка) монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте). Крепление контакта в корпусе розетке обеспечивается специальным «язычком», который препятствует выпадению контакта, поэтому для демонтажа контактов требуется специальный инструмент. Вилки монтируются на плату и выпускаются в двух исполнениях: для вертикального монтажа или монтажа под прямым углом.
Фиксация сочленения гнезда и вилки осуществляется благодаря специальным шпонкам на корпусах разъемов.
Номинальное напряжение: 250 В
Максимальное напряжение: 1500 В в течение одной минуты
Материал корпуса: нейлон
Материал контактов: фосфористая бронза, олово

Технические характеристики

Серия MPW
Производитель NXU
Функциональное назначение вилка
Способ монтажа на плату
Количество рядов 1
Форма контактов прямые
Шаг контактов,мм 5.08
Количество контактов в ряду 2
Материал изолятора нейлон
Сопротивление изолятора не менее,МОм 1000
Материал контактов фосфористая бронза
Сопротивление контактов не более,Ом 0.2
Рабочий ток,А 3
Предельное напряжение не менее,В 1500 В в течение 1 мин.
Рабочее напряжение,В 250
Рабочая температура,оС -30...90
Вес:1 гр.
Информация о бренде
Сайт производителя: NXU
О производителе
Все товары бренда: NXU

Документация

MPW-2, вилка на плату 5.08мм прямая (134(5.08)-02ST) (печатный каталог ПЛАТАН)

MPW-2 (datasheet)

Аналоги и замены для MPW-2

Для подбора аналогов обратитесь в службу технической поддержки.
