CM100DY-24NF, модуль 2 IGBT 1200В 100A 5 поколение NF серия (замена CM100DY-24A)

Номенклатурный номер: 113620410
Производитель: Mitsubishi

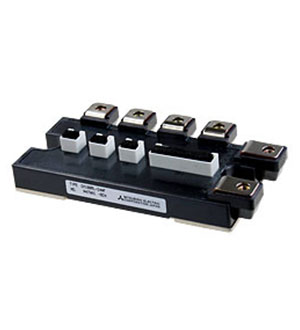

CM100DY-24NF, модуль 2 IGBT 1200В 100A 5 поколение NF серия (замена CM100DY-24A) Mitsubishi
Mitsubishi Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 113620410
Артикул: CM100DY-24NF
Производитель: Mitsubishi

Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 20 - 6306.34 руб.
мин.заказ 20

Описание

IGBT модули серии NF представляют 5-ое поколение модулей Mitsubishi. Они предназначены для высоковольтной коммутации в составе силовых приводов асинхронных двигателей и высокочастотных преобразователей. Применяемые для их создания усовершенствованные технологии позволяют получить низкие напряжения насыщения и высокую скорость переключения, необходимые для функционирования на частотах до 20 кГц.
5-ое поколение модулей представляет синтез двух передовых технологий: технологии изготовления кристалла CSTBT и LPT пластины.

Отличительные особенности NF-модулей:
- повышенная стойкость к короткому замыканию,
- малая емкость затвора,
- низкое напряжение насыщения коллектор-эмиттер,
- стандартный корпус (аналог популярной H-серии),
- устойчивость к коротким замыканиям,
- улучшенная теплопроводность подложки из AlN,
- внутренняя индуктивность снижена в два раза по сравнению с H-серией.

Область применения:
- Инверторы
- Системы вторичного электропитания
- Производство электроэнергии; ветро и солнечные электростанции.
- Электросварочное оборудование
- Системы электроприводов

Технические
характеристики

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 1.8
Номинальный ток одиночного тр-ра,А 100
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 20
Входная емкость затвора,нФ 23
Драйвер управления VLA504
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 650
Максимальный ток эмиттера, А 200
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 6
Напряжение эмиттер-коллектор,В 1.8
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 80
Напряжение изоляции, В 2500
Вес:310 гр.

Документация

CM100DY-24NF, модуль 2 IGBT 1200В 100A 5 поколение NF серия (замена CM100DY-24A) (печатный каталог ПЛАТАН)

Поиск документации на CM100DY-24NF

Силовые модули Mitsubishi

Сайт производителя: Mitsubishi
