PM75CVA120, IPM модуль 6 IGBT 1200В 75A 3 поколение В серия

Номенклатурный номер: 152136590
Производитель: Mitsubishi

Номенклатурный номер: 152136590

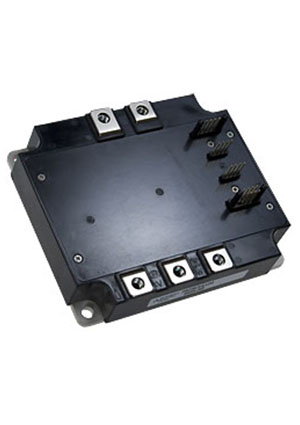

PM75CVA120, IPM модуль 6 IGBT 1200В 75A 3 поколение В серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PM75CVA120

Заводская упаковка: коробка по 4 шт.

Производитель MITSUBISHI
Макс.напр.к-э,В 1200
Номинальный ток одиночного тр-ра,А 75
Структура модуля 3-фазный мост
Максимальная частота модуляции,кГц 20
Мощность привода, кВт 15
все параметры
Наличие:  38 шт.
со склада в Москве
Цены :
от 40 - 15355.83 руб.
от 28 - 15870.55 руб.
от 16 - 16385.28 руб.
от 4 - 16900.00 руб.
от 1 - 20900.00 руб.
ЛУЧШАЯ ЦЕНА
мин.заказ 1

этот же товар с другими сроками поставки,
оптимизация цены от количества
Интеллектуальные силовые IPM модули – улучшенные гибридные силовые приборы, которые сочетают в себе быстродействие и высокий КПД IGBT транзисторов, коптимизированные управляющие драйверы и схемы защиты. Применение улучшенных токовых датчиков в схемах защиты по току и КЗ позволяет проводить непрерывный мониторинг работы устройства, тем самым повышая надежность эксплуатации. В IPM модулях имеет также и защита по температуре и по пониженному напряжению. Высокая степень интеграции IPM позволяет создавать компактные и недорогие изделия.
Сигнальный интерфейс связи с IPM модулем должен иметь гальваническую развязку. Для этого обычно применяют оптроны, хотя возможно и применение оптоволоконной связи или импульсных трансформаторов. Логика управления отрицательная, т.е. активный сигнал на входе равнее 0.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 2.65
Номинальный ток одиночного тр-ра,А 75
Структура модуля 3-фазный мост
Тип силового модуля Интеллектуальный модуль IPM
Максимальная частота модуляции,кГц 20
Мощность привода, кВт 15
Драйвер управления встроенный
Защита по току есть
Защита от короткого замыкания есть
Защита от перегрева есть
Защита от пониженного напряжения питания есть
Максимальная рассеиваимая мощность,Вт 455
Максимальный ток эмиттера, А 150
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 3300
Напряжение изоляции, В 2500
Вес:730 гр.
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

PM75CVA120, IPM модуль 6 IGBT 1200В 75A 3 поколение В серия (печатный каталог ПЛАТАН)

PM75CVA120 (datasheet)

Силовые модули Mitsubishi

Аналоги и замены для PM75CVA120   сравнить все

Фото Наименование Наличие Цена
PM75CL1A120, модуль 6 IGBT 1200В 75A 5 поколение L1 серия

PM75CL1A120, модуль 6 IGBT 1200В 75A 5 поколение L1 серия
Mitsubishi

под заказ от 17449.22 руб./шт от 20 шт
