CM100E3U-24F, IGBT модуль RTC 1200В 100A 4 поколение F серия

Номенклатурный номер: 1556443
Производитель: Mitsubishi

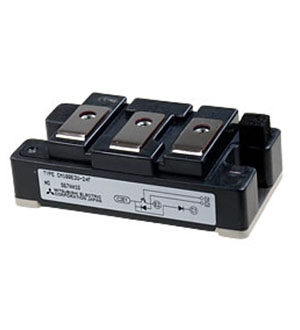

Mitsubishi CM100E3U-24F, IGBT модуль RTC 1200В 100A 4 поколение F серия Mitsubishi
   Изображения служат только для ознакомления
Наличие: под заказ
Цены (уточняются по запросу на почту):
от 50 - 7918.15 руб.
мин.заказ 50 шт

Информация для заказа

Номенклатурный номер: 1556443
Артикул: CM100E3U-24F
Производитель: Mitsubishi

Mitsubishi

Описание

F-серия IGBT модулей Mitsubishi выпускается по trench технологии, которая позволила достигнуть предело низкого напряжения насыщения коллектор-эмиттер: 1.6 В для модулей 600 В и 1.9 В для модулей 1200 В (при температуре перехода 125оС). Также, trench технология использует вертикальное расположение затвора, где движение тока идет по кратчайшему пути, снижая общие потери на проводимость.
Корпус модулей не имеет паяльных соединений, что значительно снижает внутреннюю индуктивность на 1/3 по сравнению с модулями конкурентов. Также, транзисторные сборки F серии отличаются низким уровнем электромагнитных помех.
Все модули имеют интегрированный быстродействующий диод с улучшенными рабочими характеристиками. Токовое зеркало и непрерывное отслеживание тока (RTC схема) снижает значение тока короткого замыкания.
Показать весь тект

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 1.8
Номинальный ток одиночного тр-ра,А 100
Структура модуля чоппер с диодом
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 20
Входная емкость затвора,нФ 39
Драйвер управления внешний
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 500
Максимальный ток эмиттера, А 200
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 6
Напряжение эмиттер-коллектор,В 1.9
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 100
Напряжение изоляции, В 2500

Документация

CM100E3U-24F, IGBT модуль RTC 1200В 100A 4 поколение F серия (печатный каталог ПЛАТАН)

Поиск документации на CM100E3U-24F

Силовые модули Mitsubishi

Сайт производителя: Mitsubishi
