CM600DU-24F, модуль 2 IGBT RTC 1200В 600A 4 поколение F серия

Номенклатурный номер: 19805736
Производитель: Mitsubishi

Номенклатурный номер: 19805736

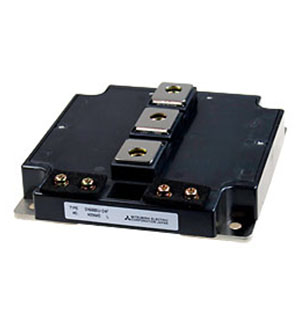

CM600DU-24F, модуль 2 IGBT RTC 1200В 600A 4 поколение F серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: CM600DU-24F

Производитель MITSUBISHI
Макс.напр.к-э,В 1200
Номинальный ток одиночного тр-ра,А 600
Структура модуля полумост
Максимальная частота модуляции,кГц 20
Защита от перегрева нет
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 30 - 39102.93 руб.
мин.заказ 30
F-серия IGBT модулей Mitsubishi выпускается по trench технологии, которая позволила достигнуть предело низкого напряжения насыщения коллектор-эмиттер: 1.6 В для модулей 600 В и 1.9 В для модулей 1200 В (при температуре перехода 125оС). Также, trench технология использует вертикальное расположение затвора, где движение тока идет по кратчайшему пути, снижая общие потери на проводимость.
Корпус модулей не имеет паяльных соединений, что значительно снижает внутреннюю индуктивность на 1/3 по сравнению с модулями конкурентов. Также, транзисторные сборки F серии отличаются низким уровнем электромагнитных помех.
Все модули имеют интегрированный быстродействующий диод с улучшенными рабочими характеристиками. Токовое зеркало и непрерывное отслеживание тока (RTC схема) снижает значение тока короткого замыкания.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 1.95
Номинальный ток одиночного тр-ра,А 600
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 20
Входная емкость затвора,нФ 230
Драйвер управления внешний
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 1550
Максимальный ток эмиттера, А 1200
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 6
Напряжение эмиттер-коллектор,В 1.95
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 200
Напряжение изоляции, В 2500
Вес:1.2 кг.
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

CM600DU-24F, модуль 2 IGBT RTC 1200В 600A 4 поколение F серия (печатный каталог ПЛАТАН)

Поиск документации на CM600DU-24F

Силовые модули Mitsubishi

Аналоги и замены для CM600DU-24F   сравнить все

Фото Наименование Наличие Цена
CM600DY-24A, модуль 2 IGBT 1200В 600A 5 поколение A серия

CM600DY-24A, модуль 2 IGBT 1200В 600A 5 поколение A серия
Mitsubishi

под заказ от 20694.60 руб./шт от 20 шт
CM600DU-24NF#300G, модуль 2 IGBT 1200В 600A 5 поколение NF серия

CM600DU-24NF#300G, модуль 2 IGBT 1200В 600A 5 поколение NF серия
Mitsubishi

под заказ от 22665.51 руб./шт от 30 шт

Для подбора аналогов обратитесь в службу технической поддержки.
