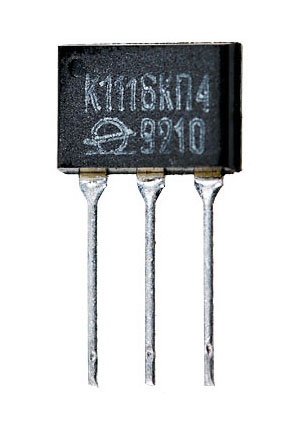

К1116КП1, (RAFIH-JC-30) датчик Холла, Датчик Холла

Магнитоуправляемые интегральные логические микросхемы К1116 представляют собой особый класс полупроводниковых приборов, тип действия которых основан на изменении сигнала на их выходе при воздействии внешнего магнитного поля. Другими словами, микросхемы выполняют функцию ключа, управляемого магнитным полем.
Магнитоуправляемые микросхемы используются в качестве чувствительных элементов в магнитных датчиках тока и напряжения, скорости и направления вращения, угла поворота и положения, расхода газа и жидкости и др. Микросхемы также используются в бесконтактных вентильных электродвигателях, в устройствах аварийной и охранной сигнализации, системах электронного зажигания в двигателях внутреннего сгорания, электронных клавиатурах и т.д.
Микросхемы содержат на кристалле преобразователь магнитного поля и усилитель сигнала. В качестве преобразователя используется 4-электродный элемент Холла.
