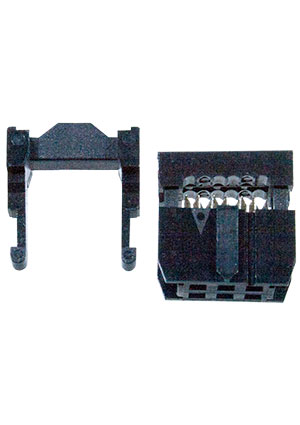

IDC-06F, гнездо на шлейф шаг 2.54мм (аналог DS1016-06MA2BB)

Номенклатурный номер: 2014632983
Производитель: KLS

IDC-06F, гнездо на шлейф шаг 2.54мм (аналог DS1016-06MA2BB) KLS
KLS Изображения и чертеж служат только для ознакомления, см. техническую документацию
Информация для заказа
Номенклатурный номер: 2014632983
Артикул: IDC-06F
Производитель: KLS
IDC-06F (datasheet)

этот же товар с другими сроками поставки,
оптимизация цены от количества
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 500 - 6.81 руб.
мин.заказ 500

Описание

Разъемы IDC (Insulation–Displacement Connector– разъем , смещающий изоляцию) получили название от способа присоединения кабеля. Такой способ называется прокалыванием. Контакты разъема (имеющие форму “ласточкин хвост”), прокалывая изоляцию провода, обеспечивают контакт с ним. При прокалывании провода происходит его деформация, обеспечивающая надежный контакт с низким сопротивлением. Для монтажа этих разъемов применяется специальный инструмент.
В комплекте разъема IDC может находиться защелка, которая предназначена для дополнительной фиксации плоского кабеля (шлейфа) в разъеме.
Разъемы IDC и их ответные части могут иметь специальный ключ, исключающий возможность неправильного соединения, что вместе с их невысокой стоимостью и быстротой монтажа, делает их применение целесообразным.
Разъемы IDC на плоский кабель (шлейф) нашли применение в компьютерной индустрии и радиоэлектронной промышленности для внутриблочных соединений.

Технические
характеристики

Технические характеристики

Серия IDC
Производитель KLS
Функциональное назначение розетка
Способ монтажа наколка на плоский кабель
Форма контактов прямые
Шаг контактов,мм 2.54
Количество контактов 6
Материал изолятора полибутилен
Сопротивление изолятора не менее,МОм 1000
Материал контактов медь
Покрытие контактов напыление золотом
Сопротивление контактов не более,Ом 0.015
Предельный ток,А 1
Предельное напряжение не менее,В 500 В в течение 1 мин.
Рабочая температура,оС -40...105
Вес:2 гр.

Документация

IDC-06F (datasheet)

Сайт производителя: KLS
