IDC-24F, гнездо на шлейф шаг 2.54мм (L-KLS1-204-24-B)

Номенклатурный номер: 566803642
Производитель: KLS

Номенклатурный номер: 566803642

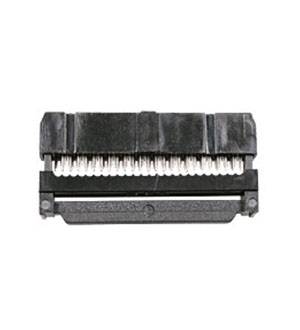

IDC-24F, гнездо на шлейф шаг 2.54мм (L-KLS1-204-24-B) KLS
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: IDC-24F

Заводская упаковка: - по 84 шт.

Производитель KLS
Серия IDC
Функциональное назначение розетка
Способ монтажа наколка на плоский кабель
Форма контактов прямые
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 1000 - 7.97 руб.
мин.заказ 3500
Разъемы IDC (Insulation–Displacement Connector– разъем , смещающий изоляцию) получили название от способа присоединения кабеля. Такой способ называется прокалыванием. Контакты разъема (имеющие форму “ласточкин хвост”), прокалывая изоляцию провода, обеспечивают контакт с ним. При прокалывании провода происходит его деформация, обеспечивающая надежный контакт с низким сопротивлением. Для монтажа этих разъемов применяется специальный инструмент.
В комплекте разъема IDC может находиться защелка, которая предназначена для дополнительной фиксации плоского кабеля (шлейфа) в разъеме.
Разъемы IDC и их ответные части могут иметь специальный ключ, исключающий возможность неправильного соединения, что вместе с их невысокой стоимостью и быстротой монтажа, делает их применение целесообразным.
Разъемы IDC на плоский кабель (шлейф) нашли применение в компьютерной индустрии и радиоэлектронной промышленности для внутриблочных соединений.

Технические характеристики

Производитель KLS
Серия IDC
Функциональное назначение розетка
Способ монтажа наколка на плоский кабель
Форма контактов прямые
Шаг контактов,мм 2.54
Количество контактов 24
Материал изолятора полибутилен
Сопротивление изолятора не менее,МОм 1000
Материал контактов медь
Покрытие контактов напыление золотом
Сопротивление контактов не более,Ом 0.015
Предельный ток,А 1
Предельное напряжение не менее,В 500 В в течение 1 мин.
Рабочая температура,оС -40.00...105.00
Вес:4 гр.
Информация о бренде
KLSСайт производителя: KLS
О производителе
Все товары бренда: KLS

Документация

IDC-24F, гнездо на шлейф шаг 2.54мм (L-KLS1-204-24-B) (печатный каталог ПЛАТАН)

IDC-24F (datasheet)

Сертификат
