CM100DUS-12F, модуль 2 IGBT 600В 100A 50кГц NFH серия

Номенклатурный номер: 203161717
Производитель: Mitsubishi

Номенклатурный номер: 203161717

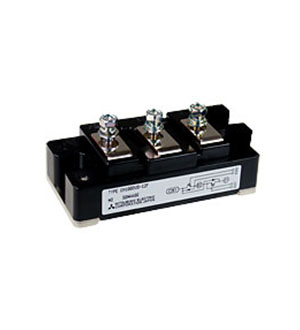

CM100DUS-12F, модуль 2 IGBT 600В 100A 50кГц NFH серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: CM100DUS-12F

Производитель MITSUBISHI
Макс.напр.к-э,В 600
Номинальный ток одиночного тр-ра,А 100
Структура модуля полумост
Максимальная частота модуляции,кГц 60
Защита от перегрева нет
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 20 - 3951.85 руб.
мин.заказ 20
NFH-серия IGBT модулей была специально разработана для высокочастотных применений до 50 кГц (обычные IGBT модули рекомендуются к применению до 15 кГц). Благодаря применению особых технологий компания Mitsubishi сумела достичь предельно низких потерь на выключение (на 20% ниже, чем у стандартной серии на 1200В). Модули также имеют отличные характеристики в резонансной режиме работы (при «мягких» переключениях). Конструкция корпуса позволило максимально снизить внутреннюю индуктивность. Также, значительно улучшены характеристики энергетического цикла.
Модули NFH серии имеют полумостовую топологию и выпускаются на напряжение 600 и 1200 В. Диапазон рабочих токов составляет от 100 до 600 А.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 600
Напряжение насыщения коллектор-эмиттер, В 2
Номинальный ток одиночного тр-ра,А 100
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 60
Входная емкость затвора,нФ 27
Драйвер управления VLA504
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальный ток эмиттера, А 200
Напряжение изоляции, В 2500
Вес:310 гр.
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

Поиск документации на CM100DUS-12F

Силовые модули Mitsubishi

Аналоги и замены для CM100DUS-12F

Для подбора аналогов обратитесь в службу технической поддержки.
