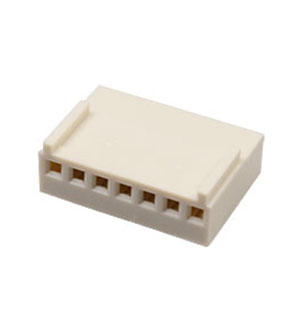

HU-7, розетка на кабель КОМПЛЕКТ С КОНТАКТАМИ шаг 2.54мм (137-07HT)

Номенклатурный номер: 26211
Производитель: NXU

HU-7, розетка на кабель КОМПЛЕКТ С КОНТАКТАМИ шаг 2.54мм (137-07HT) NXU
Изображения и чертеж служат только для ознакомления, см. техническую документацию
Информация для заказа
Номенклатурный номер: 26211
Артикул: HU-7
Производитель: NXU
HU-7 (datasheet)
Наличие:  94 шт.
Поставка: со склада в Москве
Цены :
от 1000 - 3.66 руб.
от 700 - 3.90 руб.
от 400 - 4.15 руб.
от 100 - 4.39 руб.
от 94 - 7.00 руб.
ЦЕНА СНИЖЕНА
мин.заказ 94

Описание

Разъемы низковольтного питания используются для подводки питания и управляющих сигналов к внутренним устройствам. Разъемы выпускаются с шагом 2.5 (серия OWF, CWF), 2.54 мм (серия WF), 3.96 мм (серия PWL, PW) и 5.08 мм (серия MPW). Гнездо (розетка) монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте). Крепление контакта в корпусе розетке обеспечивается специальным «язычком», который препятствует выпадению контакта, поэтому для демонтажа контактов требуется специальный инструмент. Вилки монтируются на плату и выпускаются в двух исполнениях: для вертикального монтажа или монтажа под прямым углом.
Фиксация сочленения гнезда и вилки осуществляется благодаря специальным шпонкам на корпусах разъемов.
Номинальное напряжение: 250 В
Максимальное напряжение: 1500 В в течение одной минуты
Материал корпуса: нейлон
Материал контактов: фосфористая бронза, олово

Технические
характеристики

Технические характеристики

Серия HU
Производитель NXU
Функциональное назначение розетка
Способ монтажа обжим на провод
Количество рядов 1
Форма контактов прямые
Шаг контактов,мм 2.54
Материал изолятора нейлон
Сопротивление изолятора не менее,МОм 1000
Материал контактов фосфористая бронза
Сопротивление контактов не более,Ом 0.2
Рабочий ток,А 3
Предельное напряжение не менее,В 1500 В в течение 1 мин.
Рабочее напряжение,В 250
Рабочая температура,оС -30...90
Вес:2 гр.

Документация

HU-7, розетка на кабель КОМПЛЕКТ С КОНТАКТАМИ шаг 2.54мм (137-07HT) (печатный каталог ПЛАТАН)

HU-7 (datasheet)

Сайт производителя: NXU
