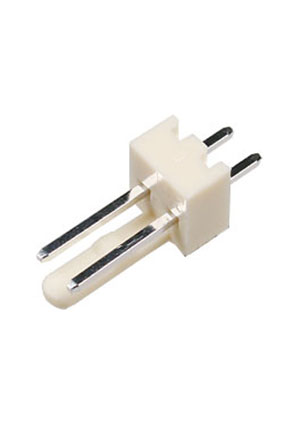

WF-2, вилка на плату 2.54мм открытая (137-02ST)

Номенклатурный номер: 31341
Производитель: NXU

Номенклатурный номер: 31341

WF-2, вилка на плату 2.54мм открытая (137-02ST) NXU

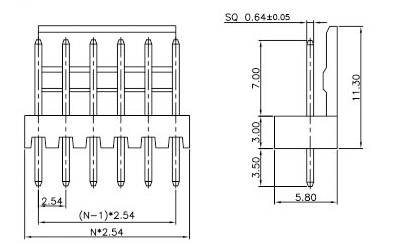

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: WF-2

Заводская упаковка: на поддоне по 2000 шт.

Серия WF
Производитель NXU
Функциональное назначение вилка
Количество рядов 1
Шаг контактов,мм 2.54
Количество контактов в ряду 2
все параметры
Наличие:  6248 шт. (в резерве 100)
Поставка: со склада в Москве
Цены :
от 2000 - 0.95 руб.
от 1400 - 1.06 руб.
от 800 - 1.16 руб.
от 200 - 1.27 руб.
от 100 - 2.00 руб.
мин.заказ 100
Разъемы низковольтного питания используются для подводки питания и управляющих сигналов к внутренним устройствам. Разъемы выпускаются с шагом 2.5 (серия OWF, CWF), 2.54 мм (серия WF), 3.96 мм (серия PWL, PW) и 5.08 мм (серия MPW). Гнездо (розетка) монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте). Крепление контакта в корпусе розетке обеспечивается специальным «язычком», который препятствует выпадению контакта, поэтому для демонтажа контактов требуется специальный инструмент. Вилки монтируются на плату и выпускаются в двух исполнениях: для вертикального монтажа или монтажа под прямым углом.
Фиксация сочленения гнезда и вилки осуществляется благодаря специальным шпонкам на корпусах разъемов.
Номинальное напряжение: 250 В
Максимальное напряжение: 1500 В в течение одной минуты
Материал корпуса: нейлон
Материал контактов: фосфористая бронза, олово

Технические характеристики

Серия WF
Производитель NXU
Функциональное назначение вилка
Способ монтажа на плату
Количество рядов 1
Форма контактов прямые
Шаг контактов,мм 2.54
Количество контактов в ряду 2
Материал изолятора нейлон
Сопротивление изолятора не менее,МОм 1000
Материал контактов фосфористая бронза
Сопротивление контактов не более,Ом 0.2
Рабочий ток,А 3
Предельное напряжение не менее,В 1500 В в течение 1 мин.
Рабочее напряжение,В 250
Рабочая температура,оС -30...90
Вес:0.22 гр.
Информация о бренде
Сайт производителя: NXU
О производителе
Все товары бренда: NXU

Документация

WF-2, вилка на плату 2.54мм открытая (137-02ST) (печатный каталог ПЛАТАН)

Аналоги и замены для WF-2

Для подбора аналогов обратитесь в службу технической поддержки.
