CM200DU-24NFH, модуль 2 IGBT 1200В 200A 50кГц NFH серия

Номенклатурный номер: 357249671
Производитель: Mitsubishi

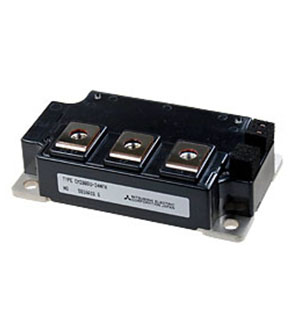

CM200DU-24NFH, модуль 2 IGBT 1200В 200A 50кГц NFH серия Mitsubishi
Mitsubishi Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 357249671
Артикул: CM200DU-24NFH
Производитель: Mitsubishi


этот же товар с другими сроками поставки,
оптимизация цены от количества
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 40 - 11030.16 руб.
мин.заказ 40

Описание

NFH-серия IGBT модулей была специально разработана для высокочастотных применений до 50 кГц (обычные IGBT модули рекомендуются к применению до 15 кГц). Благодаря применению особых технологий компания Mitsubishi сумела достичь предельно низких потерь на выключение (на 20% ниже, чем у стандартной серии на 1200В). Модули также имеют отличные характеристики в резонансной режиме работы (при «мягких» переключениях). Конструкция корпуса позволило максимально снизить внутреннюю индуктивность. Также, значительно улучшены характеристики энергетического цикла.
Модули NFH серии имеют полумостовую топологию и выпускаются на напряжение 600 и 1200 В. Диапазон рабочих токов составляет от 100 до 600 А.

Технические
характеристики

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 5
Номинальный ток одиночного тр-ра,А 200
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 60
Входная емкость затвора,нФ 32
Драйвер управления VLA500
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 830
Максимальный ток эмиттера, А 400
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 6
Напряжение эмиттер-коллектор,В 5
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 80
Напряжение изоляции, В 2500
Вес:401 гр.

Документация

CM200DU-24NFH, модуль 2 IGBT 1200В 200A 50кГц NFH серия (печатный каталог ПЛАТАН)

Поиск документации на CM200DU-24NFH

Силовые модули Mitsubishi

Сайт производителя: Mitsubishi
