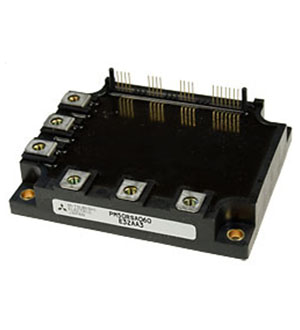

PM50RSA060, модуль 7 IGBT 600В 50A 3 поколение S серия

Номенклатурный номер: 387554551
Производитель: Mitsubishi

Mitsubishi PM50RSA060, модуль 7 IGBT 600В 50A 3 поколение S серия Mitsubishi
   Изображения служат только для ознакомления
Наличие: под заказ
Цены (уточняются по запросу на почту):
от 40 - 8941.67 руб.
мин.заказ 40 шт

Информация для заказа

Номенклатурный номер: 387554551
Артикул: PM50RSA060
Производитель: Mitsubishi

Mitsubishi

Описание

Интеллектуальные силовые IPM модули – улучшенные гибридные силовые приборы, которые сочетают в себе быстродействие и высокий КПД IGBT транзисторов, коптимизированные управляющие драйверы и схемы защиты. Применение улучшенных токовых датчиков в схемах защиты по току и КЗ позволяет проводить непрерывный мониторинг работы устройства, тем самым повышая надежность эксплуатации. В IPM модулях имеет также и защита по температуре и по пониженному напряжению. Высокая степень интеграции IPM позволяет создавать компактные и недорогие изделия.
Сигнальный интерфейс связи с IPM модулем должен иметь гальваническую развязку. Для этого обычно применяют оптроны, хотя возможно и применение оптоволоконной связи или импульсных трансформаторов. Логика управления отрицательная, т.е. активный сигнал на входе равнее 0.
Показать весь тект

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 600
Напряжение насыщения коллектор-эмиттер, В 1.8
Номинальный ток одиночного тр-ра,А 50
Структура модуля 3-фазный мост+тормозной транзистор
Тип силового модуля Интеллектуальный модуль IPM
Максимальная частота модуляции,кГц 20
Драйвер управления встроенный
Защита по току есть
Защита от короткого замыкания есть
Защита от перегрева есть
Защита от пониженного напряжения питания есть
Максимальная рассеиваимая мощность,Вт 138
Максимальный ток эмиттера, А 100
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 800
Напряжение изоляции, В 2500

Документация

PM50RSA060, модуль 7 IGBT 600В 50A 3 поколение S серия (печатный каталог ПЛАТАН)

Поиск документации на PM50RSA060

Силовые модули Mitsubishi

Сайт производителя: Mitsubishi
