PM300CLA120, модуль 6 IGBT 1200В 300A 5 поколение L серия

Номенклатурный номер: 407910397
Производитель: Mitsubishi

Номенклатурный номер: 407910397

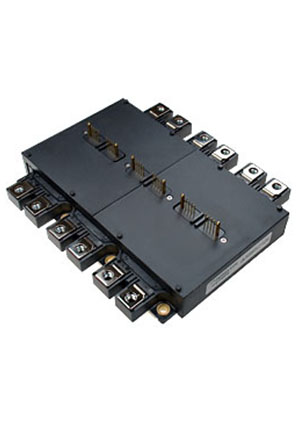

PM300CLA120, модуль 6 IGBT 1200В 300A 5 поколение L серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PM300CLA120

Производитель MITSUBISHI
Макс.напр.к-э,В 1200
Номинальный ток одиночного тр-ра,А 300
Структура модуля 3-фазный мост
Максимальная частота модуляции,кГц 15
Мощность привода, кВт 55
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 20 - 58301.34 руб.
мин.заказ 20
Интеллектуальные силовые IPM модули – улучшенные гибридные силовые приборы, которые сочетают в себе быстродействие и высокий КПД IGBT транзисторов, коптимизированные управляющие драйверы и схемы защиты. Применение улучшенных токовых датчиков в схемах защиты по току и КЗ позволяет проводить непрерывный мониторинг работы устройства, тем самым повышая надежность эксплуатации. В IPM модулях имеет также и защита по температуре и по пониженному напряжению. Высокая степень интеграции IPM позволяет создавать компактные и недорогие изделия.
Сигнальный интерфейс связи с IPM модулем должен иметь гальваническую развязку. Для этого обычно применяют оптроны, хотя возможно и применение оптоволоконной связи или импульсных трансформаторов. Логика управления отрицательная, т.е. активный сигнал на входе равнее 0.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 1.9
Номинальный ток одиночного тр-ра,А 300
Структура модуля 3-фазный мост
Тип силового модуля Интеллектуальный модуль IPM
Максимальная частота модуляции,кГц 15
Мощность привода, кВт 55
Драйвер управления встроенный
Защита по току нет
Защита от короткого замыкания есть
Защита от перегрева есть
Защита от пониженного напряжения питания есть
Максимальная рассеиваимая мощность,Вт 1562
Максимальный ток эмиттера, А 600
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 1000
Напряжение изоляции, В 2500
Вес:1.25 кг.
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

PM300CLA120, модуль 6 IGBT 1200В 300A 5 поколение L серия (печатный каталог ПЛАТАН)

Поиск документации на PM300CLA120

Силовые модули Mitsubishi

Аналоги и замены для PM300CLA120

Для подбора аналогов обратитесь в службу технической поддержки.
