PWL-5R, вилка на плату 3.96мм угловая (134-05RT)

Номенклатурный номер: 41003
Производитель: NXU

Номенклатурный номер: 41003

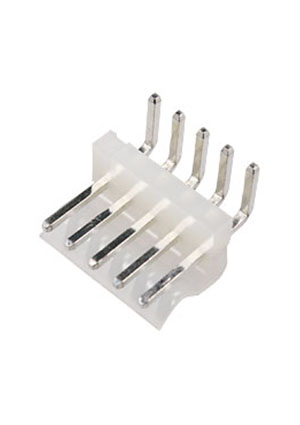

PWL-5R, вилка на плату 3.96мм угловая (134-05RT) NXU
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PWL-5R

Серия PWL
Производитель NXU
Функциональное назначение вилка
Количество рядов 1
Шаг контактов,мм 3.96
Количество контактов в ряду 5
все параметры
Наличие:  13 шт.
Поставка: со склада в Москве
Цены :
от 1000 - 4.71 руб.
от 700 - 5.02 руб.
от 400 - 5.33 руб.
от 100 - 5.64 руб.
от 13 - 9.00 руб.
мин.заказ 13
Разъемы низковольтного питания используются для подводки питания и управляющих сигналов к внутренним устройствам. Разъемы выпускаются с шагом 2.5 (серия OWF, CWF), 2.54 мм (серия WF), 3.96 мм (серия PWL, PW) и 5.08 мм (серия MPW). Гнездо (розетка) монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте). Крепление контакта в корпусе розетке обеспечивается специальным «язычком», который препятствует выпадению контакта, поэтому для демонтажа контактов требуется специальный инструмент. Вилки монтируются на плату и выпускаются в двух исполнениях: для вертикального монтажа или монтажа под прямым углом.
Фиксация сочленения гнезда и вилки осуществляется благодаря специальным шпонкам на корпусах разъемов.
Номинальное напряжение: 250 В
Максимальное напряжение: 1500 В в течение одной минуты
Материал корпуса: нейлон
Материал контактов: фосфористая бронза, олово

Технические характеристики

Серия PWL
Производитель NXU
Функциональное назначение вилка
Способ монтажа на плату
Количество рядов 1
Форма контактов угол 90о
Шаг контактов,мм 3.96
Количество контактов в ряду 5
Материал изолятора нейлон
Сопротивление изолятора не менее,МОм 1000
Материал контактов фосфористая бронза
Сопротивление контактов не более,Ом 0.2
Рабочий ток,А 3
Предельное напряжение не менее,В 1500 В в течение 1 мин.
Рабочее напряжение,В 250
Рабочая температура,оС -30...90
Вес:2 гр.
Информация о бренде
Сайт производителя: NXU
О производителе
Все товары бренда: NXU

Документация

PWL-5R, вилка на плату 3.96мм угловая (134-05RT) (печатный каталог ПЛАТАН)
