CM200DY-24NF, модуль 2 IGBT 1200В 200А 5 поколение NF серия

Номенклатурный номер: 440107425
Производитель: Mitsubishi

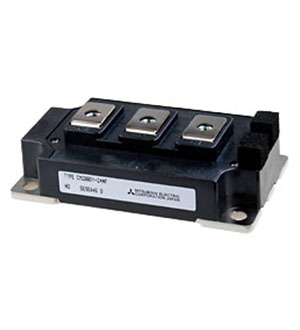

CM200DY-24NF, модуль 2 IGBT 1200В 200А 5 поколение NF серия Mitsubishi
Mitsubishi Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 440107425
Артикул: CM200DY-24NF
Производитель: Mitsubishi
Заводская упаковка: в линейке/пенале по 6 шт.

Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 100 - 12022.91 руб.
мин.заказ 100

Описание

IGBT модули серии NF представляют 5-ое поколение модулей Mitsubishi. Они предназначены для высоковольтной коммутации в составе силовых приводов асинхронных двигателей и высокочастотных преобразователей. Применяемые для их создания усовершенствованные технологии позволяют получить низкие напряжения насыщения и высокую скорость переключения, необходимые для функционирования на частотах до 20 кГц.
5-ое поколение модулей представляет синтез двух передовых технологий: технологии изготовления кристалла CSTBT и LPT пластины.

Отличительные особенности NF-модулей:
- повышенная стойкость к короткому замыканию,
- малая емкость затвора,
- низкое напряжение насыщения коллектор-эмиттер,
- стандартный корпус (аналог популярной H-серии),
- устойчивость к коротким замыканиям,
- улучшенная теплопроводность подложки из AlN,
- внутренняя индуктивность снижена в два раза по сравнению с H-серией.

Область применения:
- Инверторы
- Системы вторичного электропитания
- Производство электроэнергии; ветро и солнечные электростанции.
- Электросварочное оборудование
- Системы электроприводов

Технические
характеристики

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 1.8
Номинальный ток одиночного тр-ра,А 200
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 20
Входная емкость затвора,нФ 47
Драйвер управления VLA504
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 1130
Максимальный ток эмиттера, А 400
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 7
Напряжение эмиттер-коллектор,В 1.8
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 150
Напряжение изоляции, В 2500
Вес:414 гр.

Документация

CM200DY-24NF, модуль 2 IGBT 1200В 200А 5 поколение NF серия (печатный каталог ПЛАТАН)

Поиск документации на CM200DY-24NF

Силовые модули Mitsubishi

Сайт производителя: Mitsubishi
