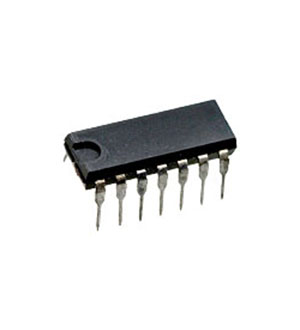

К155ЛА8, (SN7401N)(1990-97г)

Четыре логических элемента 2И-НЕ
Микросхема содержит четыре отдельных логических элемента И-НЕ с двумя входами и открытым коллектором на выходе.
Все четыре логических элемента можно использовать независимо друг от друга. При подаче напряжения низкого уровня на один или оба входа каждого элемента на выходе устанавливается напряжение высокого уровня. Если на оба входа одается напряжение высокого уровня, то на выходе формируется напряжение низкого уровня. Для работы схем с открытым коллектором необходимо кодключить внешнее сопротивление (обычно 2.2 кОм) между используемым выходом и цепью питание 5В.
Макс. выходное напряжение 5.5 В
Время задержки прохождения сигнала 22 нс
Ток потребления 8 мА
