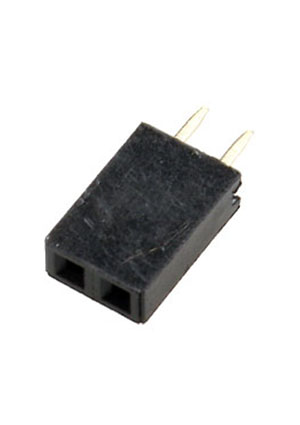

PBS-2, гнездо на плату шаг 2.54мм 1x2 прямое (114-A-SS02G)

Номенклатурный номер: 44684
Производитель: NXU

Номенклатурный номер: 44684

PBS-2, гнездо на плату шаг 2.54мм 1x2 прямое (114-A-SS02G) NXU

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PBS-2

Производитель	NXU
Функциональное назначение	гнездо на плату
Шаг контактов,мм	2.54
Количество контактов	2
все параметры

Наличие: под заказ

Поставка: по запросу менеджеру

Цены (уточняются по запросу на почту):

от 2000 - 1.77 руб.

Разъемы PBS представляют из себя однорядные гнезда со штыревыми выводами, которые устанавливаются на плату с шагом: 2,54мм, 2,00мм. Штыревые разъемы могут монтироваться относительно платы: вертикально (PBS) и под прямым углом (PBS-R). Разъемы PBS, PBS-R применяются для межплатных соединений типа плата-плата совместно со штыревыми соединителями соответствующего шага. Сечение контакта штыревого соединителя имеет форму квадрата. Изолятор выполнен из полистирола, усиленного стекловолокном UL–94V–O.
Разъемы штыревые и межплатные могут иметь следующее количество контактов:
– с шагом 2,54 мм. (PBS(R ) от 1 до 40 контактов
– с шагом 2,00 мм. (PBS2(R) от 1 до 40 контактов, а PBD2 ( R) от 4до 80 контактов)

Технические характеристики

Производитель	NXU
Серия	PBS
Функциональное назначение	гнездо на плату
Количество рядов	1
Форма контактов	прямые
Шаг контактов,мм	2.54
Количество контактов	2
Материал изолятора	полимер усиленный стекловолокном
Сопротивление изолятора не менее, МОм	500
Материал контактов	фосфористая бронза
Покрытие контактов	гальваническое золото 0.5 мкм
Сопротивление контактов не более,Ом	0.01
Рабочий ток,А	1
Предельное напряжение не менее,В	1500 В перем.тока в течение 1 мин.
Рабочее напряжение,В	500
Рабочая температура,оС	-25.00...105.00
Вес:	0.22 гр.

Информация о бренде

Сайт производителя: NXU
О производителе
Все товары бренда: NXU

Документация

PBS-2, гнездо на плату шаг 2.54мм 1x2 прямое (114-A-SS02G) (печатный каталог ПЛАТАН)

PBS-2 (datasheet)

Аналоги и замены для PBS-2 сравнить все

Фото	Наименование	Наличие	Цена
	PBS-2, Разъёмы межплатные BM	поставка 1-2 раб.дня	от 9.56 руб./шт от 1659 шт
	PBS-2 Бурый медведь	поставка 1-2 недели	от 26.17 руб./шт от 100 шт
	PBS-2, Розетка на плату, шаг 2.54мм, 1x2, прямое KLS	поставка 5 рабочих дней	от 5.65 руб./шт от 1000 шт

Возможные аналоги для PBS-2: DS1023-1*2S21 (Connfly);
