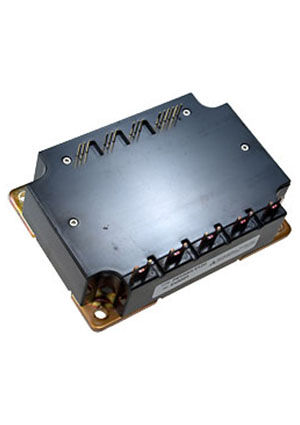

PM100CLS120, модуль 6 IGBT 1200В 100A 5 поколение L серия

Номенклатурный номер: 454847865
Производитель: Mitsubishi

Номенклатурный номер: 454847865

PM100CLS120, модуль 6 IGBT 1200В 100A 5 поколение L серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PM100CLS120

Заводская упаковка: коробка по 4 шт.

Производитель MITSUBISHI
Макс.напр.к-э,В 1200
Номинальный ток одиночного тр-ра,А 100
Структура модуля 3-фазный мост
Максимальная частота модуляции,кГц 15
Мощность привода, кВт 20
все параметры
Наличие:  3 шт.
Поставка: со склада в Москве
Цены :
от 20 - 8795.73 руб.
от 14 - 9053.82 руб.
от 8 - 9311.91 руб.
от 2 - 9570.00 руб.
от 1 - 12800.00 руб.
ЛУЧШАЯ ЦЕНА
мин.заказ 1
Интеллектуальные силовые IPM модули – улучшенные гибридные силовые приборы, которые сочетают в себе быстродействие и высокий КПД IGBT транзисторов, коптимизированные управляющие драйверы и схемы защиты. Применение улучшенных токовых датчиков в схемах защиты по току и КЗ позволяет проводить непрерывный мониторинг работы устройства, тем самым повышая надежность эксплуатации. В IPM модулях имеет также и защита по температуре и по пониженному напряжению. Высокая степень интеграции IPM позволяет создавать компактные и недорогие изделия.
Сигнальный интерфейс связи с IPM модулем должен иметь гальваническую развязку. Для этого обычно применяют оптроны, хотя возможно и применение оптоволоконной связи или импульсных трансформаторов. Логика управления отрицательная, т.е. активный сигнал на входе равнее 0.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 1.9
Номинальный ток одиночного тр-ра,А 100
Структура модуля 3-фазный мост
Тип силового модуля Интеллектуальный модуль IPM
Максимальная частота модуляции,кГц 15
Мощность привода, кВт 20
Драйвер управления встроенный
Защита по току нет
Защита от короткого замыкания есть
Защита от перегрева есть
Защита от пониженного напряжения питания есть
Максимальная рассеиваимая мощность,Вт 781
Максимальный ток эмиттера, А 200
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 1000
Напряжение изоляции, В 2500
Вес:633 гр.
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

Поиск документации на PM100CLS120

Силовые модули Mitsubishi

Аналоги и замены для PM100CLS120

Для подбора аналогов обратитесь в службу технической поддержки.
