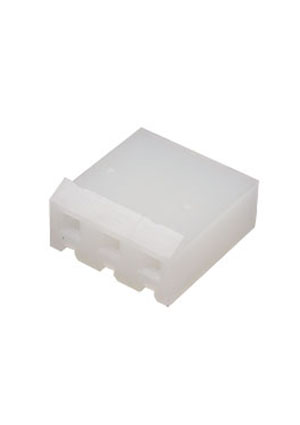

MHU-3, розетка на кабель КОМПЛЕКТ С КОНТАКТАМИ шаг 5.08мм (134(5.08)-03HT)

Номенклатурный номер: 55967
Производитель: NXU

MHU-3, розетка на кабель КОМПЛЕКТ С КОНТАКТАМИ шаг 5.08мм (134(5.08)-03HT) NXU
Изображения и чертеж служат только для ознакомления, см. техническую документацию
Информация для заказа
Номенклатурный номер: 55967
Артикул: MHU-3
Производитель: NXU
Заводская упаковка: - по 500 шт.
MHU-3 (datasheet)
Наличие:  5923 шт.
Поставка: со склада в Москве
Цены :
от 1000 - 6.36 руб.
от 700 - 6.79 руб.
от 400 - 7.21 руб.
от 100 - 7.64 руб.
от 50 - 12.00 руб.
мин.заказ 50

Описание

Разъемы низковольтного питания используются для подводки питания и управляющих сигналов к внутренним устройствам. Разъемы выпускаются с шагом 2.5 (серия OWF, CWF), 2.54 мм (серия WF), 3.96 мм (серия PWL, PW) и 5.08 мм (серия MPW). Гнездо (розетка) монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте). Крепление контакта в корпусе розетке обеспечивается специальным «язычком», который препятствует выпадению контакта, поэтому для демонтажа контактов требуется специальный инструмент. Вилки монтируются на плату и выпускаются в двух исполнениях: для вертикального монтажа или монтажа под прямым углом.
Фиксация сочленения гнезда и вилки осуществляется благодаря специальным шпонкам на корпусах разъемов.
Номинальное напряжение: 250 В
Максимальное напряжение: 1500 В в течение одной минуты
Материал корпуса: нейлон
Материал контактов: фосфористая бронза, олово

Технические
характеристики

Технические характеристики

Серия MHU
Производитель NXU
Функциональное назначение розетка
Способ монтажа пайка на кабель
Количество рядов 1
Форма контактов прямые
Шаг контактов,мм 5.08
Количество контактов в ряду 3
Материал изолятора нейлон
Сопротивление изолятора не менее,МОм 1000
Материал контактов фосфористая бронза
Сопротивление контактов не более,Ом 0.2
Рабочий ток,А 3
Предельное напряжение не менее,В 1500 В в течение 1 мин.
Рабочее напряжение,В 250
Рабочая температура,оС -30...90
Вес:1 гр.

Документация

MHU-3, розетка на кабель КОМПЛЕКТ С КОНТАКТАМИ шаг 5.08мм (134(5.08)-03HT) (печатный каталог ПЛАТАН)

MHU-3 (datasheet)

Сайт производителя: NXU
