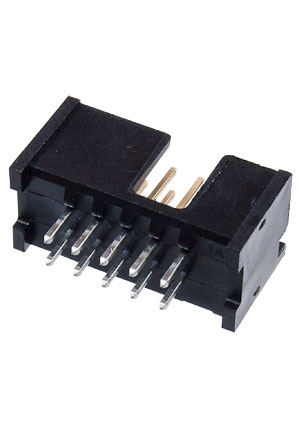

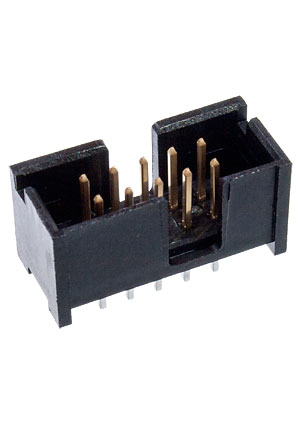

5103308-1, AMP-Latch-10 вилка на плату прямая 2.54мм без защелки

Номенклатурный номер: 573852521
Производитель: TE Connectivity

Номенклатурный номер: 573852521

5103308-1, AMP-Latch-10 вилка на плату прямая 2.54мм без защелки TE Connectivity

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: 5103308-1

Заводская упаковка: коробка по 125 шт.

Производитель	TE CONNECTIVITY
Серия	Amp-Latch
Функциональное назначение	вилка
Способ монтажа	пайка на плату
Форма контактов	прямые
все параметры

Наличие: под заказ

Поставка: по запросу менеджеру

Цены (уточняются по запросу на почту):

от 800 - 59.54 руб.
от 560 - 60.19 руб.
от 320 - 60.85 руб.
от 80 - 61.50 руб.
от 30 - 64.00 руб.

этот же товар с другими сроками поставки,
оптимизация цены от количества

Соединители AMP-Latch оснащены контактами IDC. Данные контакты не требуют зачистки и подготовки кабеля. Одного нажатия на крышку розетки достаточно, чтобы проколоть сразу все контакты. Это позволяет значительно сократить трудовые затраты. Соединители широко используются при производстве промышленного и медицинского оборудования. Корпуса вилок и розеток имеют элементы конструкции, которые позволяют избежать неправильного соединения.
Двухрядные розетки AMP-Latch (с центральным прямоугольным выступом) предназначены для обжима стандартного плоского кабеля с шагом 2.54 мм. Поставляются с крышкой на корпусе. Вилки AMP-Latch в низкопрофильном корпусе выпускаются в прямом и угловом исполнении.
В комплекте с соединителями AMP-Latch возможно применять различные дополнительные аксессуары:
- Съемный гибкий пластиковый язычок для разъединения розетки и вилки.
- Контакт-заглушка. Используется, когда розетка может стыковаться с несколькими вилками, позволяет выбрать только одну правильную вилку для вставки. Вставляется в розетку, а в вилке удаляется соответствующий штырь.
- Нейлоновый язычок разъединяет вилку и розетку. Предназначен для постоянного монтажа на розетке.
- Планка для компенсации натяжения кабеля.

Технические характеристики

Производитель	TE Connectivity
Серия	Amp-Latch
Функциональное назначение	вилка
Способ монтажа	пайка на плату
Форма контактов	прямые
Шаг контактов,мм	2.54
Количество контактов	10
Материал изолятора	термопластик
Сопротивление изолятора не менее,МОм	5000
Материал контактов	фосфористая бронза, медь
Покрытие контактов	напыление золотом
Сопротивление контактов не более,Ом	0.015
Предельный ток,А	1
Предельное напряжение не менее,В	250
Рабочая температура,оС	-65.00...105.00
Вес:	2 гр.

Информация о бренде

Сайт производителя: TE Connectivity
О производителе
Все товары бренда: TE Connectivity

Документация

5103308-1 (datasheet)

Сертификат
