CM200RL-12NF, модуль 7 IGBT 600В 200A 5 поколение NF серия

Номенклатурный номер: 585375530
Производитель: Mitsubishi

Номенклатурный номер: 585375530

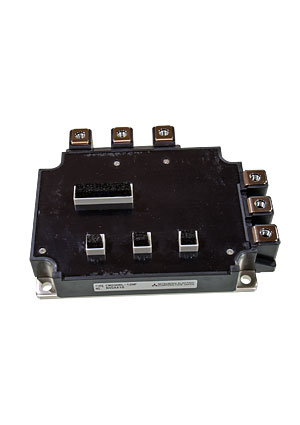

CM200RL-12NF, модуль 7 IGBT 600В 200A 5 поколение NF серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: CM200RL-12NF

Производитель MITSUBISHI
Макс.напр.к-э,В 600
Номинальный ток одиночного тр-ра,А 200
Структура модуля 3-фазный мост+тормозной транзистор
Максимальная частота модуляции,кГц 20
Защита от перегрева нет
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 20 - 6589.07 руб.
мин.заказ 20
IGBT модули серии NF представляют 5-ое поколение модулей Mitsubishi. Они предназначены для высоковольтной коммутации в составе силовых приводов асинхронных двигателей и высокочастотных преобразователей. Применяемые для их создания усовершенствованные технологии позволяют получить низкие напряжения насыщения и высокую скорость переключения, необходимые для функционирования на частотах до 20 кГц.
5-ое поколение модулей представляет синтез двух передовых технологий: технологии изготовления кристалла CSTBT и LPT пластины.

Отличительные особенности NF-модулей:
- повышенная стойкость к короткому замыканию,
- малая емкость затвора,
- низкое напряжение насыщения коллектор-эмиттер,
- стандартный корпус (аналог популярной H-серии),
- устойчивость к коротким замыканиям,
- улучшенная теплопроводность подложки из AlN,
- внутренняя индуктивность снижена в два раза по сравнению с H-серией.

Область применения:
- Инверторы
- Системы вторичного электропитания
- Производство электроэнергии; ветро и солнечные электростанции.
- Электросварочное оборудование
- Системы электроприводов

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 600
Напряжение насыщения коллектор-эмиттер, В 1.7
Номинальный ток одиночного тр-ра,А 200
Структура модуля 3-фазный мост+тормозной транзистор
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 20
Входная емкость затвора,нФ 30
Драйвер управления VLA504
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 890
Максимальный ток эмиттера, А 400
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 7
Напряжение эмиттер-коллектор,В 1.7
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 100
Напряжение изоляции, В 2500
Вес:732 гр.
