PM75RL1A120#350G, модуль 7 IGBT 1200В 75A 5 поколение L1 серия

Номенклатурный номер: 596484267
Производитель: Mitsubishi

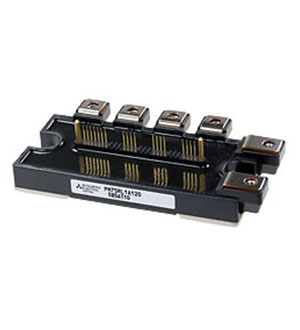

PM75RL1A120#350G, модуль 7 IGBT 1200В 75A 5 поколение L1 серия Mitsubishi
Mitsubishi Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 596484267
Артикул: PM75RL1A120#350G
Производитель: Mitsubishi
Заводская упаковка: коробка по 4 шт.

PM75RL1A120#350G (datasheet)

Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 40 - 14297.75 руб.
мин.заказ 40

Описание

Интеллектуальные силовые IPM модули – улучшенные гибридные силовые приборы, которые сочетают в себе быстродействие и высокий КПД IGBT транзисторов, коптимизированные управляющие драйверы и схемы защиты. Применение улучшенных токовых датчиков в схемах защиты по току и КЗ позволяет проводить непрерывный мониторинг работы устройства, тем самым повышая надежность эксплуатации. В IPM модулях имеет также и защита по температуре и по пониженному напряжению. Высокая степень интеграции IPM позволяет создавать компактные и недорогие изделия.
Сигнальный интерфейс связи с IPM модулем должен иметь гальваническую развязку. Для этого обычно применяют оптроны, хотя возможно и применение оптоволоконной связи или импульсных трансформаторов. Логика управления отрицательная, т.е. активный сигнал на входе равнее 0.

Технические
характеристики

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 1.55
Номинальный ток одиночного тр-ра,А 75
Структура модуля 3-фазный мост+тормозной транзистор
Тип силового модуля Интеллектуальный модуль IPM
Максимальная частота модуляции,кГц 20
Мощность привода, кВт 15
Драйвер управления встроенный
Защита по току нет
Защита от короткого замыкания есть
Защита от перегрева есть
Защита от пониженного напряжения питания есть
Максимальный ток эмиттера, А 150
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 1000
Напряжение изоляции, В 2500
Вес:332 гр.

Документация

PM75RL1A120#350G (datasheet)

Силовые модули Mitsubishi

Сайт производителя: Mitsubishi
